9 TNC 410 de HEIDENHAIN

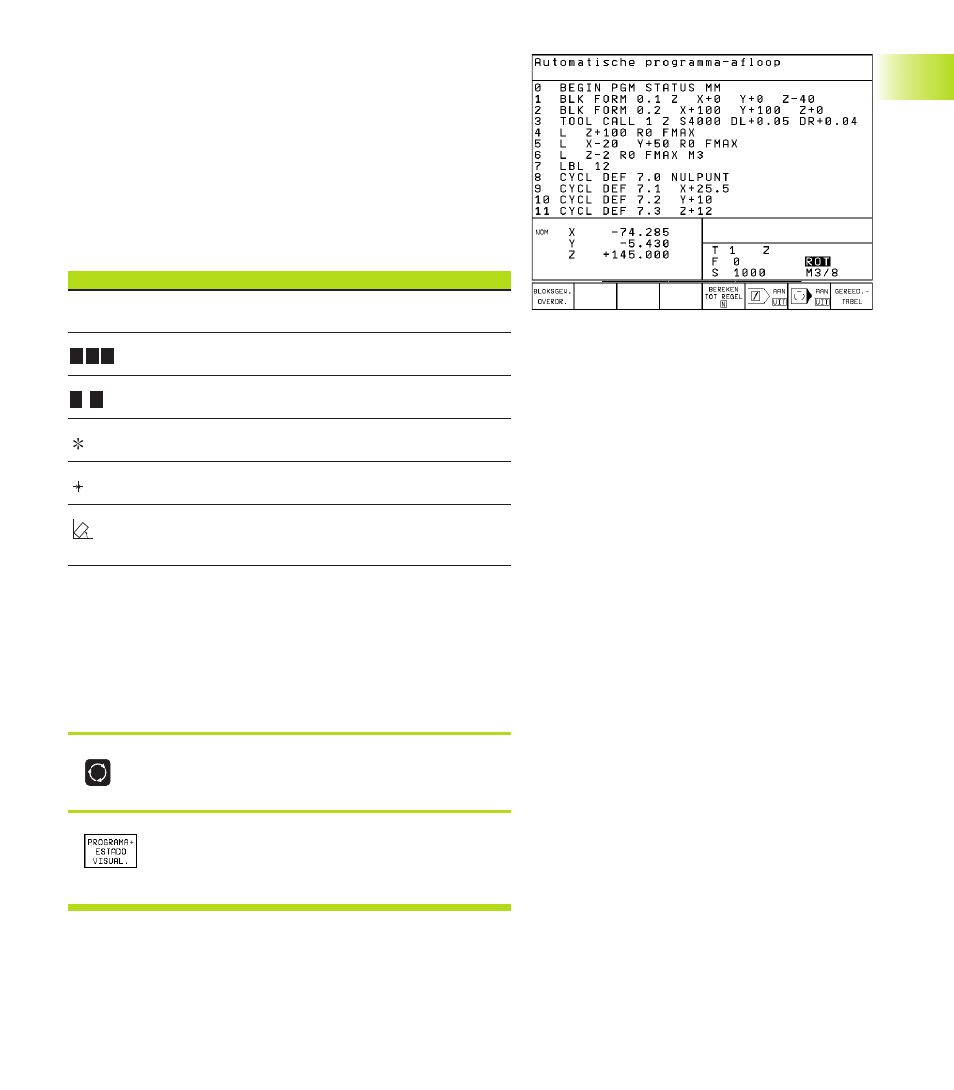

1.4 Visualizaciones de estados
Visualización de estados “general“
La visualización de estados informa del estado actual de la
máquina. Aparecen automáticamente en todos los modos de
funcionamiento.
En los modos de funcionamiento Manual y Volante electrónico y
Posicionamiento manual la visualización de posiciones aparece en
la ventana mayor.
Información de la visualización de estados
Símbolo Significado
REAL Coordenadas reales o nominales de la posición actual
X Y Z
Ejes de la máquina
S F M Revoluciones S, avance F y función auxiliar M activada
Se ha iniciado la ejecución del programa
El eje está bloqueado
Los ejes se desplazan teniendo en cuenta el giro
inclinado
Visualizaciones de estado adicionales
Las visualizaciones de estados adicionales proporcinan una
información detallada sobre el desarrollo del programa. Dichas
visualizaciones se pueden llamar en todos los modos de
funcionamiento a excepción de Memorizar/Editar programa.
Activación de la visualización de estados adicional
Llamar a la carátula de softkeys para la
subdivisión de la pantalla
<
Seleccionar la representación en pantalla con
visualización de estados adicional, p.ej.
posiciones y coordenadas
