8 Programación: Ciclos 174

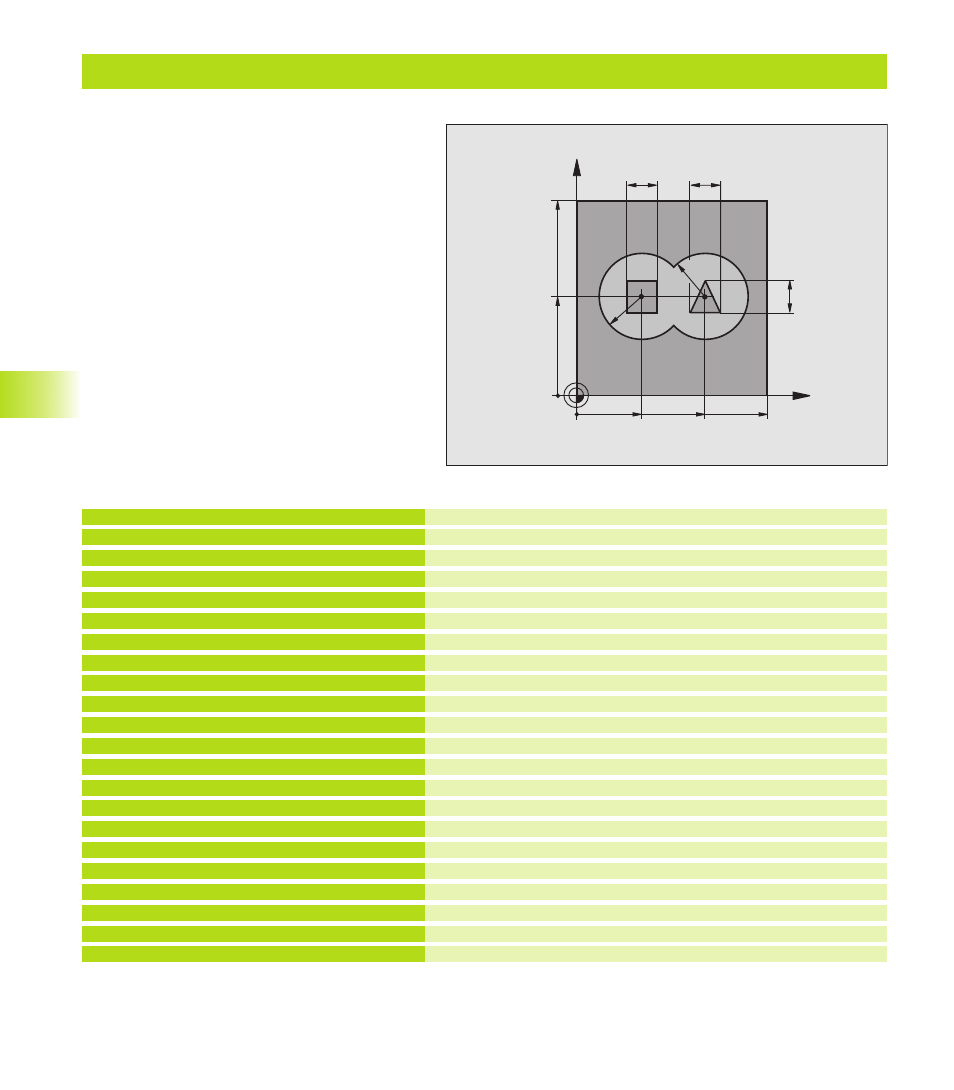

Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.6 Ciclos SL
Definición del bloque
Definición de la hta. Taladro
Definición de la hta. para el desbaste/acabado
Llamada a la hta. para el taladrado
Retirar la herramienta
Determinar el subprograma del contorno
Definición del ciclo Pretaladrado
Posicionamiento previo en el plano de mecanizado
Posicionamiento previo en el eje de la hta., llamada al ciclo Pretaladrado
Cambio de herramienta
Llamada a la hta. para Desbaste/Acabado
Definición del ciclo Desbaste
Posicionamiento previo en el eje de la hta.
Llamada al ciclo Desbaste
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL DEF 2 L-12,53 R+3
5 TOOL CALL 1 Z S4500
6 L Z+250 R0 FMAX
7 CYCL DEF 14.0 CONTORNO
8 CYCL DEF 14.1 LABEL CONTORNO 1 /2 /3 /4
9 CYCL DEF 15.0 PRETALADRADO
10 CYCL DEF 15.1 DIST. 2 PROF. -20
11 CYCL DEF 15.2 APROX. 5 F200 SOBREM. +1
12 L X+50 Y+50 R0 FMAX M3
13 L Z+2 R0 FMAX M99
14 L Z+250 R0 FMAX M6
15 TOOL CALL 2 Z S4000
16 CYCL DEF 6.0 DESBASTE
17 CYCL DEF 6.1 DIST. 2 PROF. -20
18 CYCL DEF 6.2 APROX. 5 F150 SOBREM. +1
19 CYCL DEF 6.3 ANGULO +0 F250
20 L Z+2 R0 F1000 M3
21 CYCL CALL
