10 Programación: Parámetros Q 208
1
0.3 Descr
ipción de cont
or
nos mediant
e funciones mat
emáticas
10.3 Descripción de contornos mediante
funciones matemáticas
Con parámetros Q se pueden programar en el programa de
mecanizado, funciones matemáticas básicas.
ú Selección de parámetros Q: Pulsar la tecla Q (situada en el campo
para la introducción de valores numéricos, a la derecha). La
carátula de softkeys indica las funciones de los parámetros Q.
ú Seleccionar las funciones matemáticas básicas: Pulsar la softkey
FUNCIONES BASICAS. El TNC muestra las siguientes softkeys:

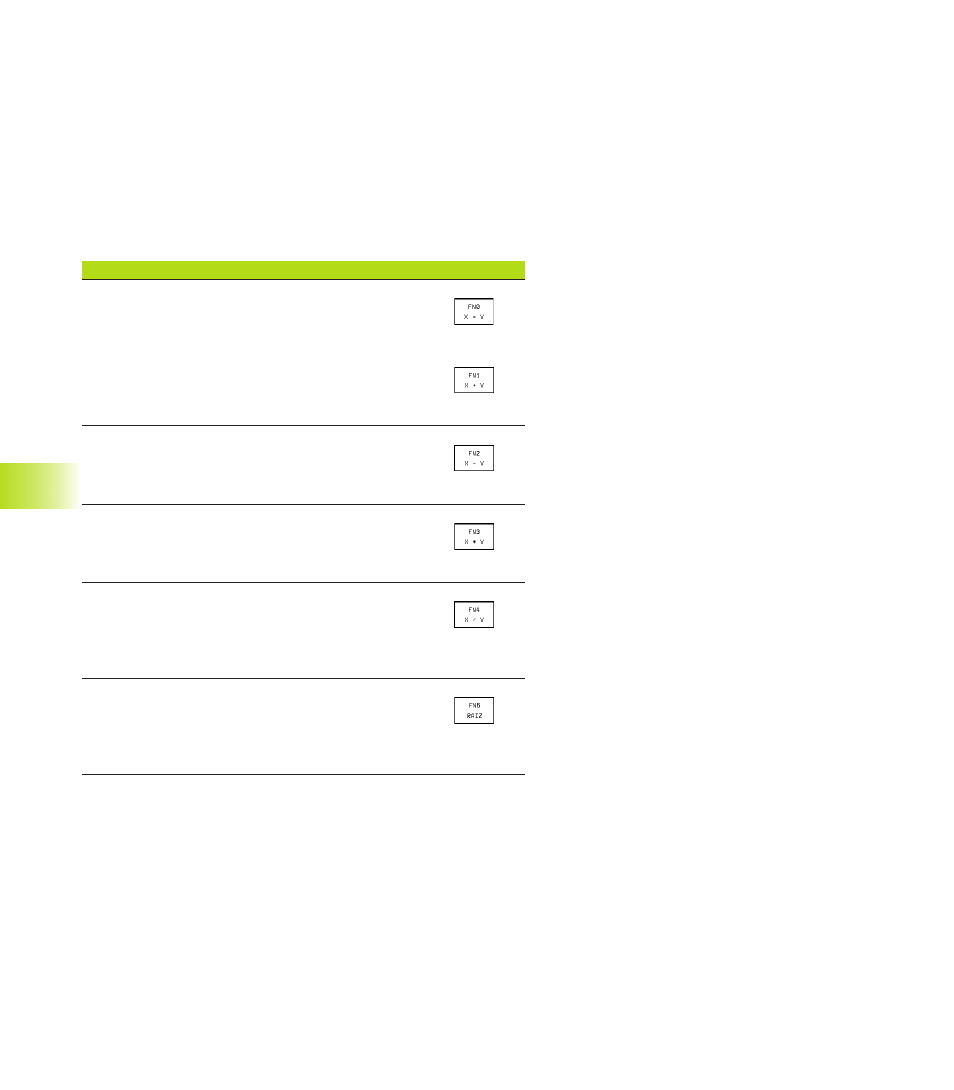

Función Softkey
FN0: ASIGNACION
p.ej. FN0: Q5 = +60
Asignación directa de un valor
FN1: ADICION
p.ej. FN1: Q1 = –Q2 + –5
Determinar y asignar la suma de dos valores
FN2: SUSTRACCION
p.ej. FN2: Q1 = +10 – +5
Determinar y asignar la diferencia de dos valores
FN3: MULTIPLICACION
p.ej. FN3: Q2 = +3
* +3
Determinar y asignar la multiplicación de dos valores
FN4: DIVISION
p.ej. FN4: Q4 = +8 DIV +Q2
Determinar y asignar el cociente de dos valores
Prohibido: ¡Dividir por 0!
FN5: RAIZ
p.ej. FN5: Q20 = SQRT 4
Determinar y asignar la raíz de un número
Prohibido: ¡Sacar la raíz de un valor negativo!
A la derecha del signo “=“, se pueden introducir:
■ dos números
■ dos parámetros Q
■ un número y un parámetro Q
Los parámetros Q y los valores numéricos en las comparaciones
pueden ser con o sin signo.
