66 6 Programación: Programación de contornos
Círculos y arcos de círculo

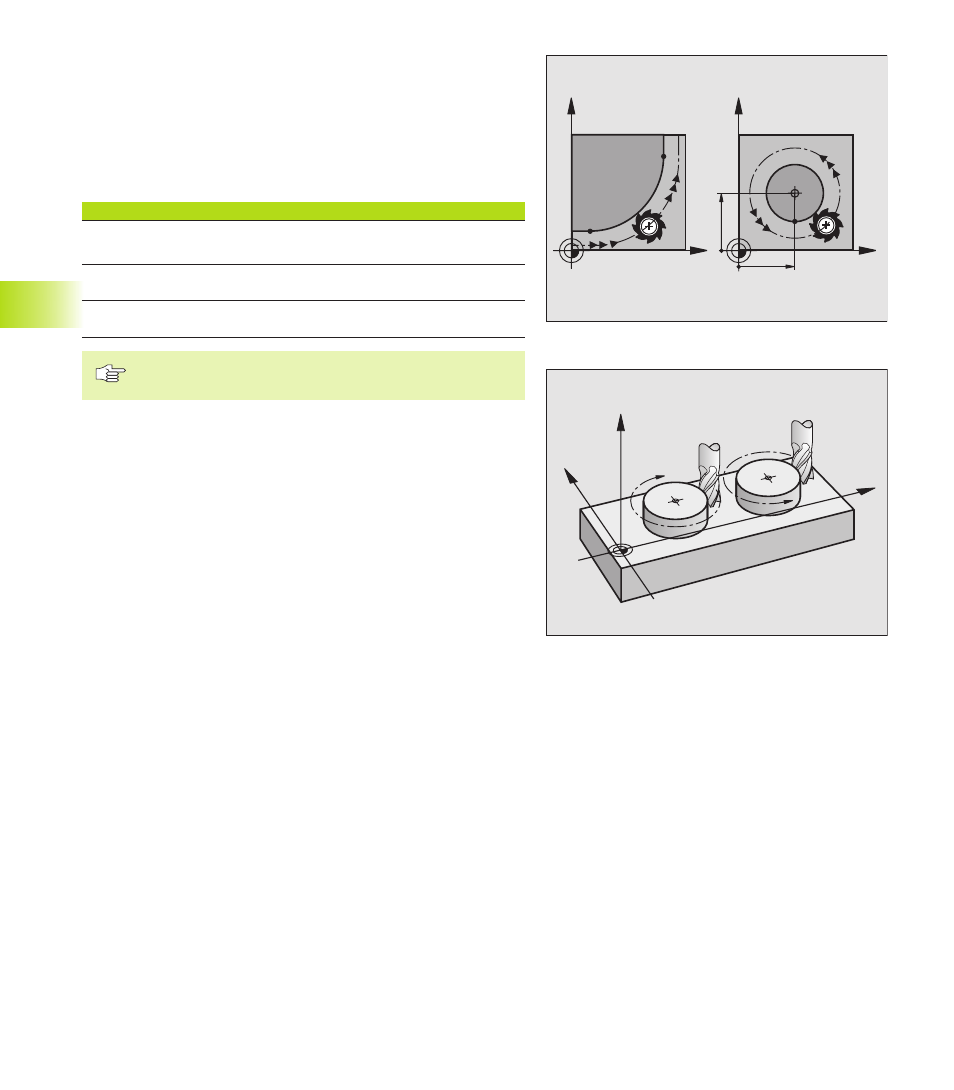

En los movimientos circulares, el TNC desplaza simultáneamente
dos ejes de la máquina: La herramienta se desplaza respecto a la
pieza según una trayectoria circular. Para los movimientos circulares
se puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en
los planos principales: El plano principal se define en la llamada a la
hta. TOOL CALL al determinar el eje de la herramienta:
Eje de la herramienta Plano principal
Z XY,y también
UV, XV, UY
Y ZX, y también
WU, ZU, WX
X YZ, y también
VW, YW, VZ
Los círculos que no son paralelos al plano principal, se
programan con parámetros Q (véase el capítulo 10).
Sentido de giro DR en movimientos circulares
Para los movimientos circulares no tangentes a otros elementos
del contorno se introduce el sentido de giro DR:
Giro en sentido horario: DR–
Giro en sentido antihorario: DR+
Corrección de radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. La corrección de radio
no puede empezar en una frase con una trayectoria circular. Dicha
corrección se programa antes en una frase lineal o en una frase de
aproximación (frase APPR).
Posicionamiento previo
Posicionar previamente la herramienta al principio del programa de
mecanizado, de forma que no se dañe la herramienta o la pieza.
