11 Test y ejecución del programa 234
1
1
.1 Gráficos

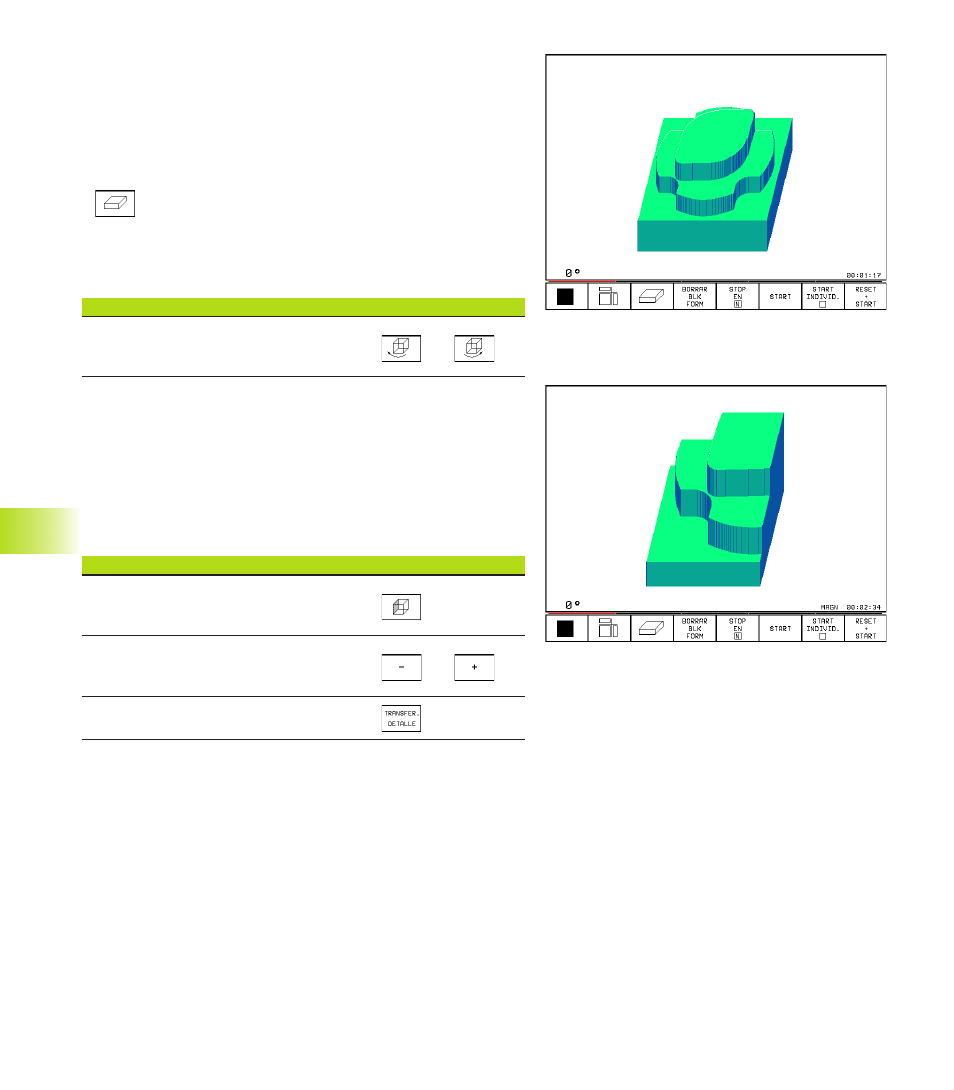

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del eje vertical.
En el modo de funcionamiento test del pgm existen funciones para
la ampliación de una sección
(véase +Ampliación de una sección).
ú Seleccionar la representación 3D con esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca la siguiente
softkey:
Función Softkeys
Girar el gráfico en pasos de 27°
alrededor del eje vertical
Ampliación de una sección
Para la representación en 3D, se puede modificar la sección en el
funcionamiento Test del programa
Para ello debe estar parada la simulación gráfica. La ampliación de
una sección actua siempre en todos los modos de representación.
Conmutar la carátula de softkeys en el modo de funcionamiento
Test del programa hasta que aparezcan las siguientes softkeys:
Función Softkeys
Seleccionar el lado de la pieza que se
desea cortar: Pulsar la softkey varias veces
Desplazar la superficie de la sección
para ampliar o reducir la pieza
Aceptar la sección
