6 Programación: Programación de contornos
Trayectoria circular CR con un radio determinado
La herramienta se desplaza según una trayectoria circular con radio R.
ú
Introducir las coordenadas del punto final del arco de
círculo
ú
Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
ú
Sentido de giro DR
Atención: ¡EL signo determina si la curvatura es
cóncava o convexa!
Si es preciso:
ú
Avance F
ú
Función auxiliar M
Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el pto. de partida del
segundo. El punto final de la segunda mitad del círculo es el punto
de partida del primero. Véase la figura arriba a la derecha.
Angulo central CCA y radio del arco de círculo R
El punto de partida y el punto final del contorno se pueden unir
entre sí mediante cuatro arcos de círculo diferentes con el mismo
radio:
Arco de círculo pequeño: CCA<180°
El radio tiene signo positivo R>0
Arco de círculo grande: CCA>180°
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro DR– (con corrección de radio RL)
Cóncavo: Sentido de giro DR+ (con corrección de radio RL)

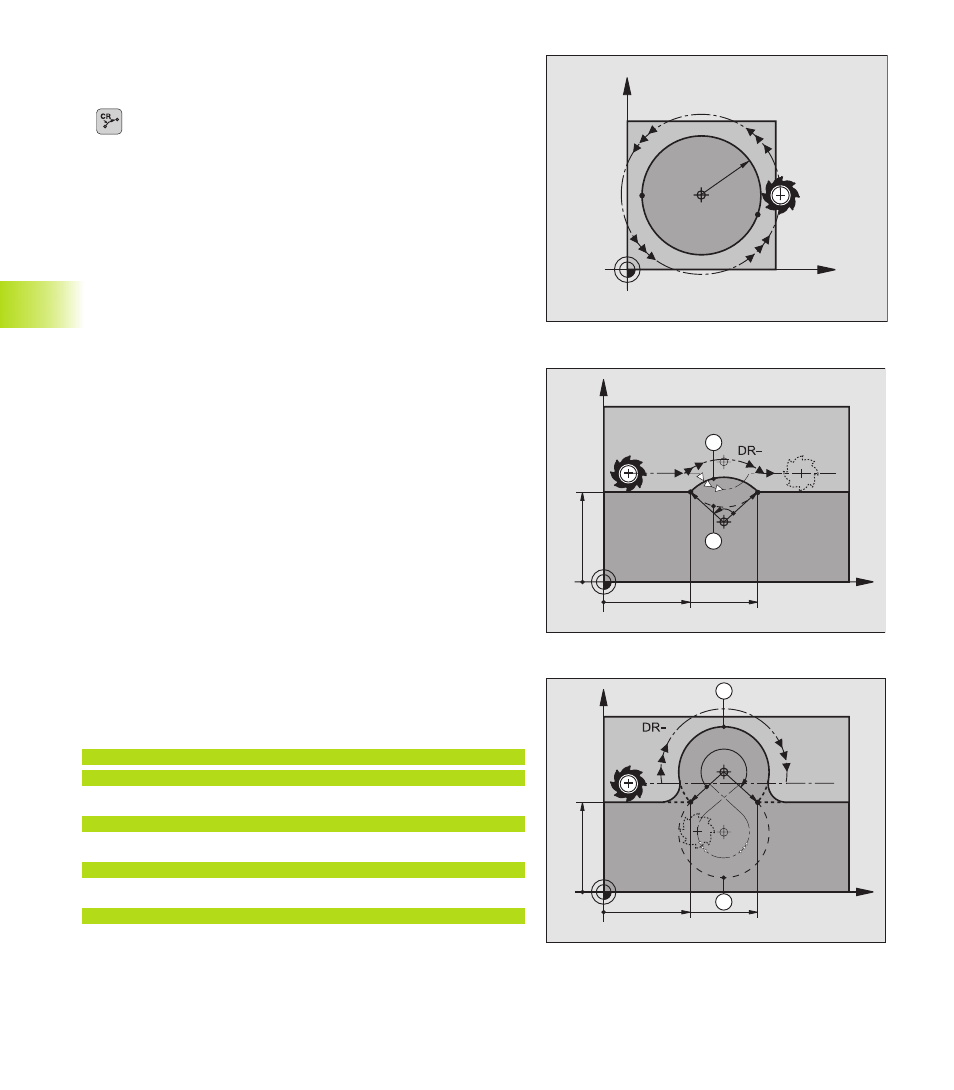

Ejemplo de frases NC
Véase figura en el centro y figura abajo.
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR (Arco 1)
o
11 CR X+70 Y+40 R+20 DR+ (Arco 2)
o
11 CR X+70 Y+40 R-20 DR- (Arco 3)
o
11 CR X+70 Y+40 R-20 DR+ (Arco 4)
¡ Tengan en cuenta las indicaciones de la página siguiente!
X
Y
ZW
R
R
40
40
70
1
2
DR+
X
Y
40
40
70
DR+
4
ZW
3
R
R
X
Y
CC
S
1
=E
2
E
1
=S
2
R
6
.4
