34 4 Programación: Principios básicos, gestión de ficheros, ayudas de programación
4.3 Abrir e introducir programas
Estructura de un programa NC con formato en texto
claro de HEIDENHAIN

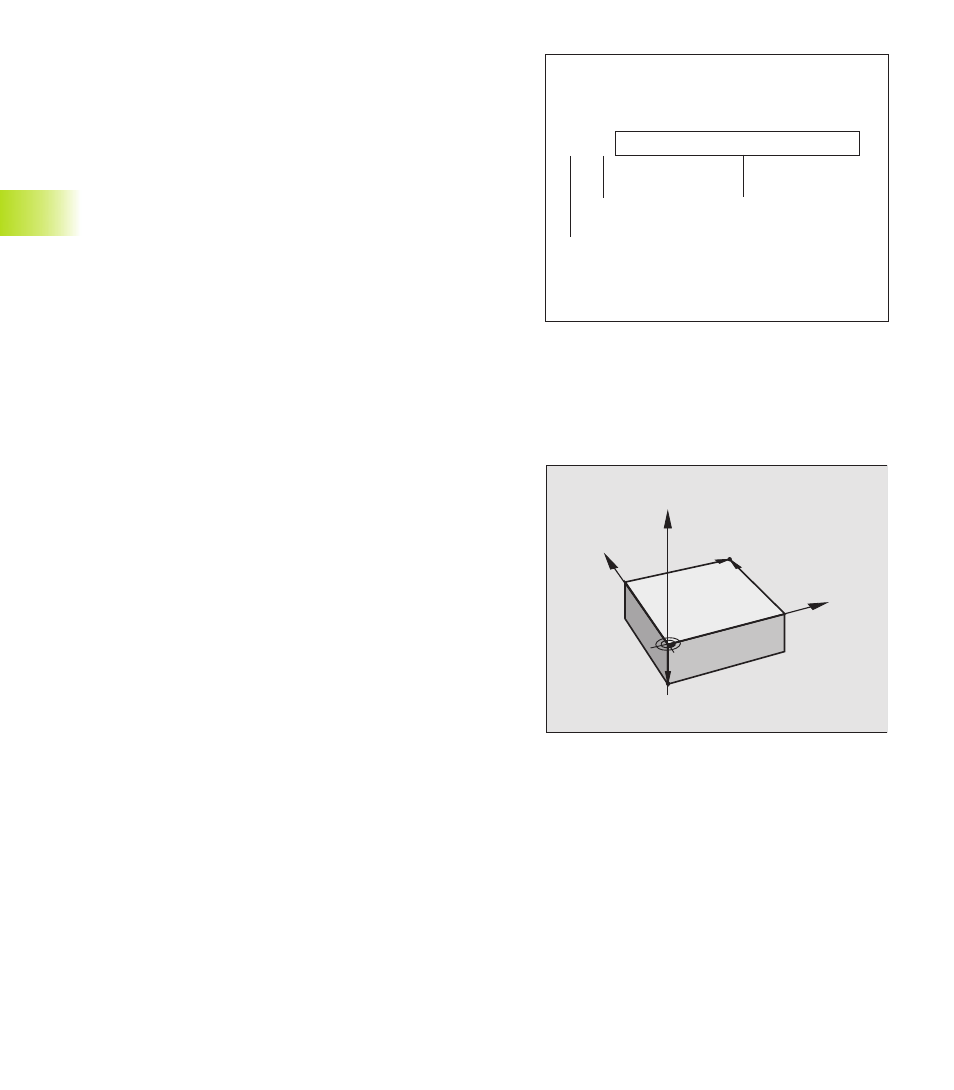

Un programa de mecanizado consta de una serie de frases de
programa. En el dibujo de la derecha se indican los elementos de
una frase.
El TNC enumera automáticamente las frases de un programa de
mecanizado en secuencia ascendente.
La primera frase de un programa empieza con “BEGIN PGM“, el
nombre del programa y la unidad de medida utilizada.
Las frases siguientes contienen información sobre:
■ La pieza en bloque:
■ Definiciones y llamadas a la herramienta
■ Avances y revoluciones, así como
■ Tipos de trayectoria, ciclos y otras funciones.
La última frase de un programa lleva la indicación “END PGM“, el
nombre del programa y la unidad de medida utilizada.
Definición del bloque: BLK FORM
Inmediatamente después de abrir un nuevo programa se define el
gráfico de una pieza en forma de paralelogramo sin mecanizar. El
TNC precisa dicha definición para las simulaciones gráficas. Los
lados del paralelogramo pueden tener una longitud máxima de 30
000 mm y deben ser paralelos a los ejes X, Y y Z. Este bloque está
determinado por los puntos de dos esquinas:
■ Punto MIN: Coordenada X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
■ Punto MAX: Coordenada X, Y y Z máximas del paralelogramo;
introducir valores absolutos o incrementales
El TNC sólo puede representar el gráfico, cuando la proporción
entre el lado más corto y el lado más largo del BLK FORM es menor
a 1:64.
4.3 A
b
ri
r
e
intr
oducir pr
ogr
amas
Y
X
Z
MAX
MIN
Frase:
10 L X+10 Y+5 R0 F100 M3
Tipo de trayectoria Palabras
Número de frase
