137

TNC 410 de HEIDENHAIN

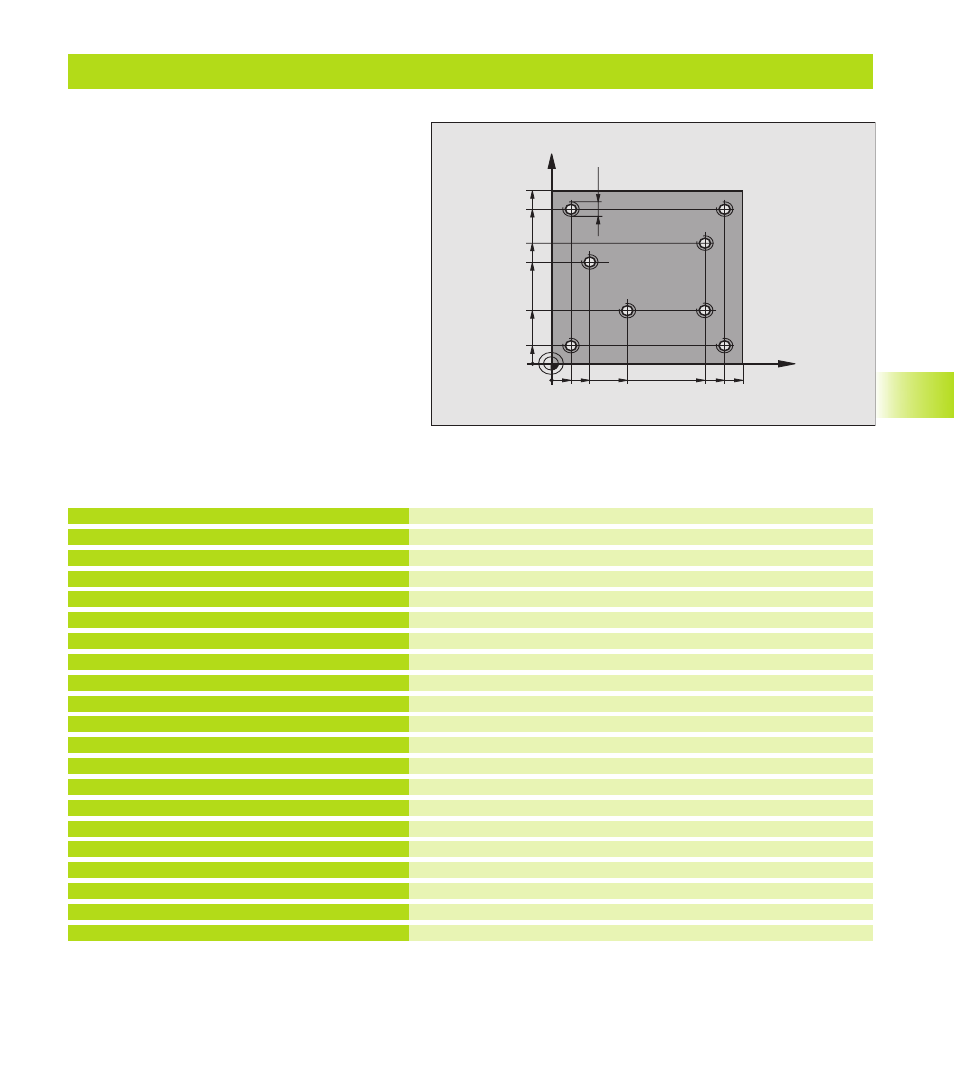

Ejemplo: Ciclos de taladrado junto con tablas de puntos

Definición del bloque

Definición de la hta. de centraje

Definición de la hta. Taladro

Definición de la herramienta Macho de roscar

Llamada a la hta. de centraje

Desplazar la hta. a la altura de seguridad (programar un valor para F,

el TNC posiciona después de cada ciclo a la altura de seguridad)

Determinar la tabla de puntos

Definición del ciclo

Coordenada de la superficie (introducir obligatoriamente 0)

2ª distancia de seguridad (introducir obligatoriamente 0)

Llamada al ciclo junto con la tabla de puntos TAB1.PNT.

Avance entre los puntos: 5000 mm/min

Retirar la herramienta, cambio de herramienta

0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+2.4
5 TOOL DEF 3 L+0 R+3
6 TOOL CALL 1 Z S5000
7 L Z+10 R0 F5000

8 SEL PATTERN ”TAB1”
9 CYCL DEF 200 TALADRADO
Q200=2

;DISTANCIA SEGURIDAD

Q201=-2

;PROFUNDIDAD

Q206=150

;AVANCE AL PROFUNDIZAR

Q202=2

;PROFUNDIDAD DE PASADA

Q210=0

;TIEMPO DE ESPERA ARRIBA

Q203=+0

;COORD. SUPERFICIE PIEZA

Q204=0 ;2ª DISTANCIA SEGURIDAD
10 CYCL CALL PAT F5000 M3

11 L Z+100 R0 FMAX M6

Desarrollo del programa

Centraje

Taladrado

Roscado M6

Las coordenadas del taladro están memorizadas en
la tabla de puntos TAB1.PNT (véase pág. siguiente) y
el TNC las llama con CYCL CALL PAT.

Los radios de la hta. se han seleccionado de tal
forma que se puedan ver todos los pasos del
mecanizado en el test gráfico.

X

Y

20

10

100

100

10

90

90

80

30

55

40

65

M6

8.3 Ciclos de taladrado
