3 cor rección de la her ramienta – HEIDENHAIN TNC 410 Manual del usuario
Página 66
53
TNC 410 de HEIDENHAIN
En la corrección de radio se tienen en cuenta valores delta tanto de
una frase TOOL CALL como de una tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
R
Radio de la hta. R de una frase TOOL DEF o de una
tabla de herramientas
DR
TOOL CALL
Sobremedida DR del radio de una frase TOOL CALL
(no se tiene en cuenta en la visualización de
posiciones)
DR
TAB
Sobremedida DR para el radio de una tabla de htas.

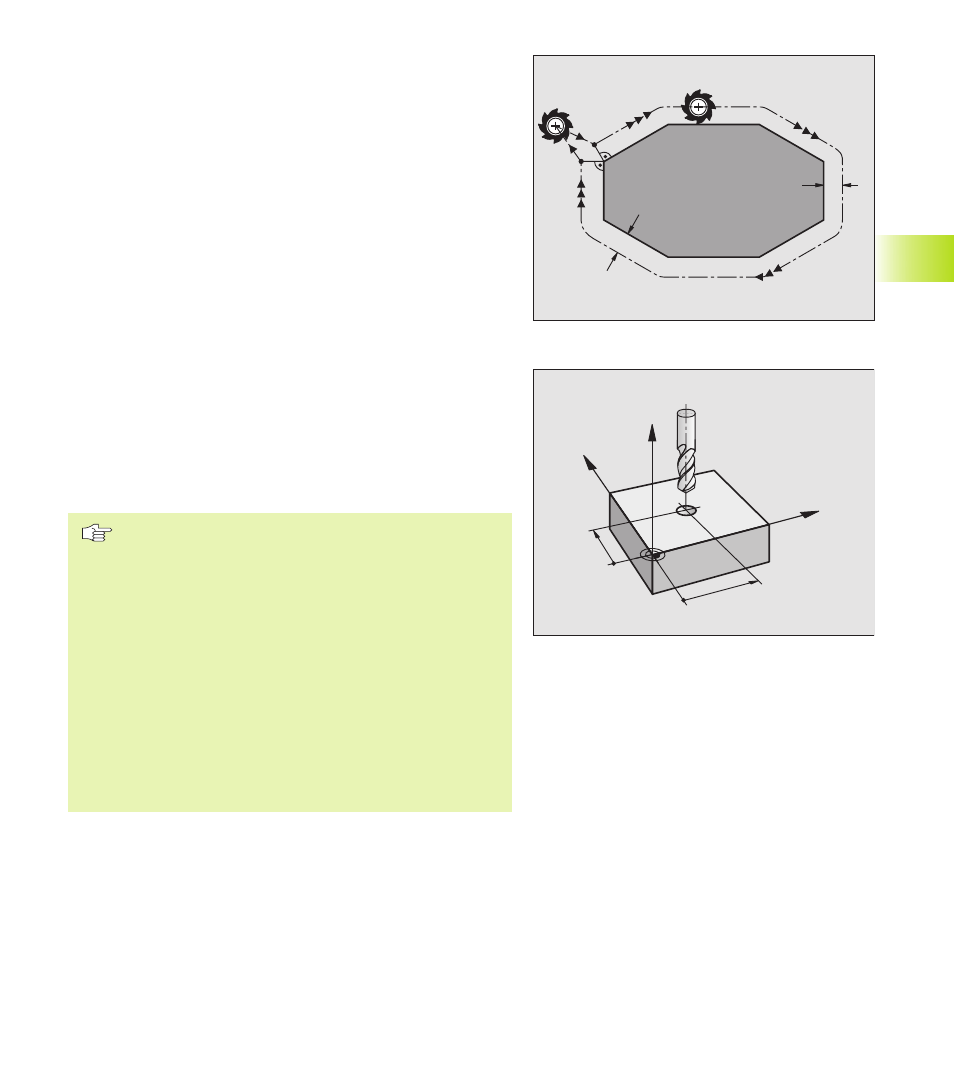

Tipos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos
Véase la figura en el centro a la derecha.
Tipos de trayectoria con corrección de radio: RR y RL
RR La herramienta se desplaza por la derecha del contorno
RL La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la hta. queda separado del contorno a la
distancia del radio de dicha hta. Derecha e izquierda indica la
posición de la hta. respecto a la pieza según el sentido de
desplazamiento. Véase las figuras de la página siguiente.
Entre dos frases de programa con diferente corrección
de radio RR y RL, debe programarse por lo menos una
frase con corrección de radio R0.
La corrección de radio está activada hasta la próxima
frase en que se varíe dicha corrección y desde la frase en
la cual se programa por primera vez.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes
auxiliares deben programarse también en las siguientes
frases, ya que de lo contrario el TNC realiza de nuevo la
corrección de radio en el eje principal.
En la primera corrección de radio RR/RL y con R0, el TNC
posiciona la herramienta siempre perpendicularmente
en el punto inicial o final. La herramienta se posiciona
delante del primer punto del contorno o detrás del
último punto del contorno para no dañar al mismo.
5.3 Cor
rección de la her
ramienta
R
R
R0
RL
Y
X
Z
X
Y
