207 TNC 410 de HEIDENHAIN
1
0.2
Tipos de funciones - P
arámetr
os Q en v
ez de v
alor
es numér
icos

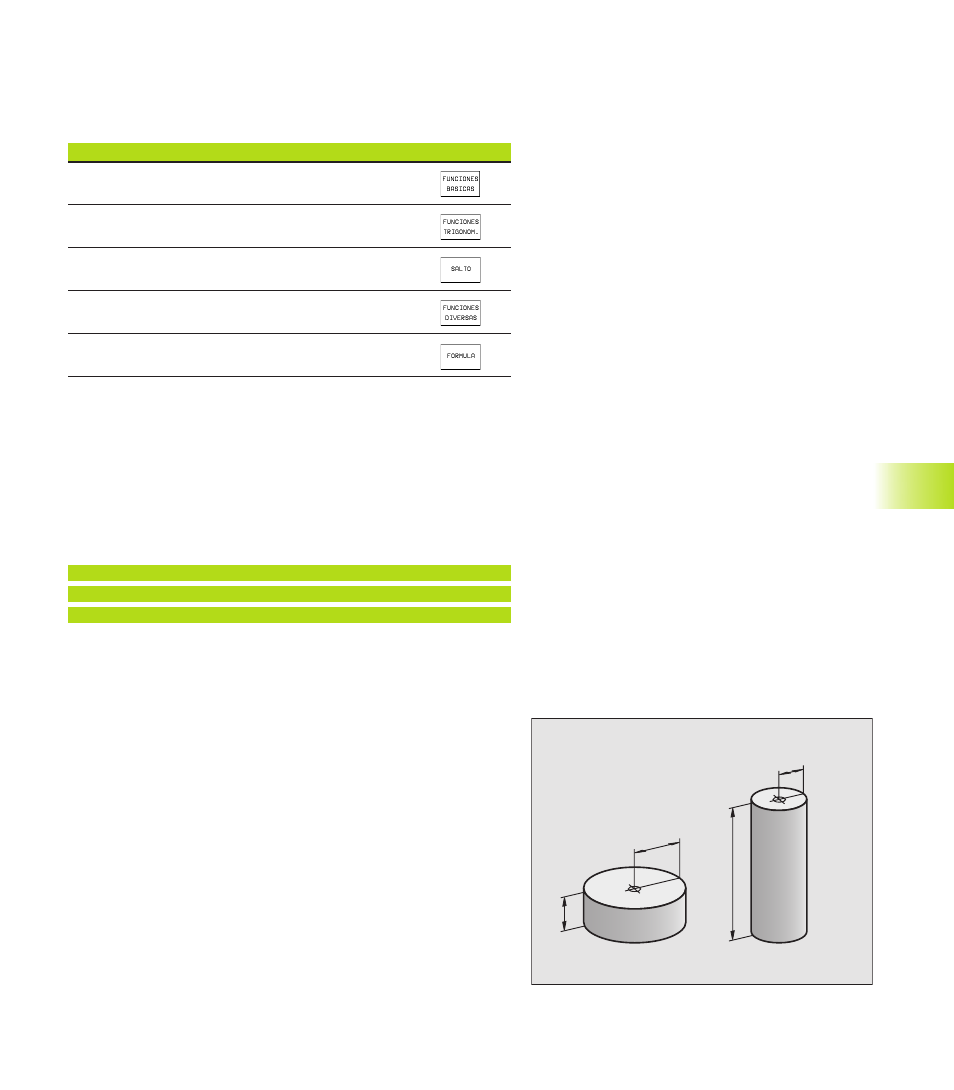

Llamada a las funciones de parámetros Q
Mientras se introduce un programa de mecanizado se pulsa la tecla
Q (en el campo de introducción numérica y selección de ejes
debajo de la tecla –/+ ). Entonces el TNC muestra las siguientes
softkeys:
Grupo de funciones Softkey
Funciones matemáticas básicas
Funciones angulares
Condición si/entonces, salto
Otras funciones
Introducción directa de una fórmula
10.2 Tipos de funciones - Parámetros Q
en vez de valores numéricos
Con la función paramétrica FN0: ASIGNACIÓN se asignan
valores numéricos a los parámetros Q. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
15 FN0: Q10 = 25 Asignación:
... Q10 tiene el valor 25
25 L X +Q10 corresponde a L X +25
Con los tipos de funciones se programan p.ej. como parámetros Q
las dimensiones de una pieza.
Para el mecanizado de los distintos tipos de piezas, se le asigna a
cada uno de estos parámetros un valor numérico correspondiente.
Ejemplo
Cilindro con parámetros Q
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
