143 TNC 410 de HEIDENHAIN

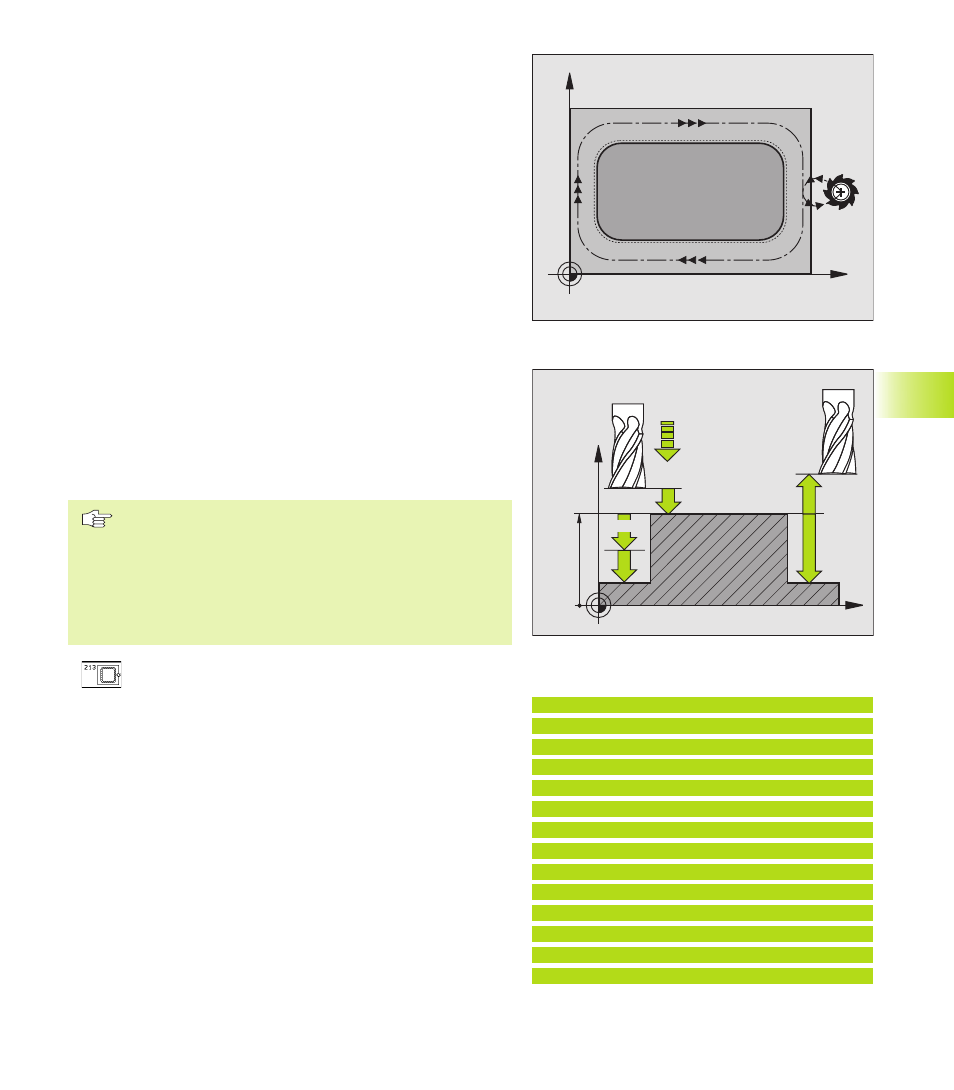

ACABADO DE ISLAS (ciclo 213)
1 El TNC desplaza la hta. en el eje de la misma a la distancia de
seguridad, o, si se ha programado a la 2ª distancia de seguridad y
a continuación al centro de la isla
2 Desde el centro de la isla la hta. se desplaza en el plano de
mecanizado hacia el punto inicial del mecanizado. El punto inicial
se encuentra aprox. a 3,5 veces del radio de la hta. a la derecha de
la isla
3 En el caso de que la hta. esté sobre la 2ª distancia de seguridad,
el TNC desplaza la hta. en marcha rápida FMAX a la distancia de
seguridad y desde allí con el avance de profundización a la
primera profundidad de pasada
4 A continuación la hta. se desplaza tangencialmente hacia el
contorno parcialmente terminado y fresa una vuelta en sentido
sincronizado al avance
5 Después la hta. sale tangencialmente del contorno al punto de
partida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo, el TNC desplaza la hta. con FMAX a la distancia
de seguridad, o, si se ha programado, a la 2ª distancia de
seguridad y a continuación al centro de la isla (posición final =
posición inicial)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la
dirección del mecanizado.
Si se quiere realizar un acabado de la isla, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844). Para ello deberá introducirse un valor
pequeño para el avance al profundizar.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la isla
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra en la pieza, introducir un valor
pequeño, para una profundización en vacio introducir
un valor mayor
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Introducir un valor mayor de 0.
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
Ejemplo de frases NC:
35 CYCL DEF 213 ACABADO DE ISLA
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q207=500 ;AVANCE DE FRESADO
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
Q216=+50 ;CENTRO EN EJE 1
Q217=+50 ;CENTRO EN EJE 2
Q218=80 ;LONGITUD LADO 1
Q219=60 ;LONGITUD LADO 2
Q220=5 ;RADIO ESQUINA
Q221=0 ;SOBREMEDIDA
