98 6 Programmieren: Konturen programmieren
6.6
Tipos de tr
a
y
ect
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK

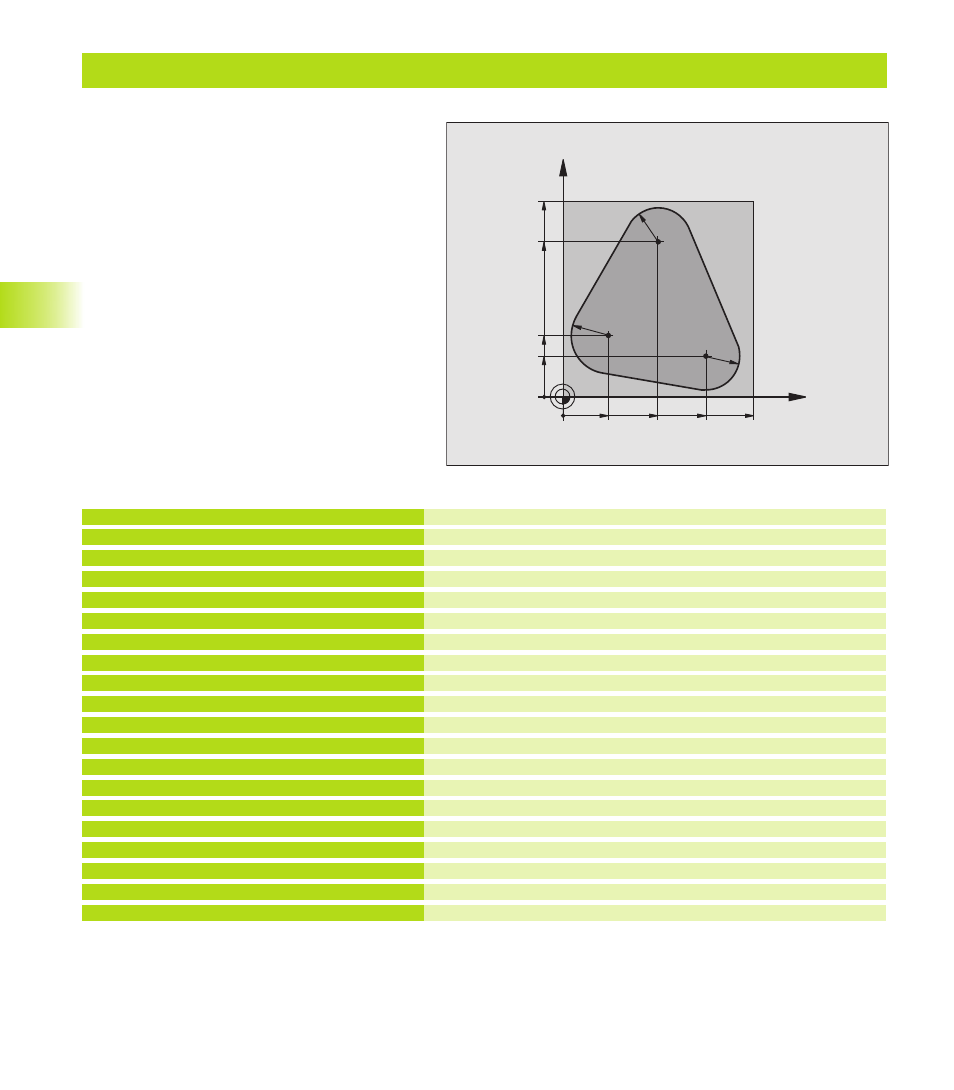

Ejemplo: Programación FK 1
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Posicionamiento previo de la herramienta
Desplazamiento a la profundidad de mecanizado
Llegada al contorno según un círculo tangente
Apartado FK:
Programar los datos conocidos de cada trayectoria del contorno
Salida del contorno según un círculo tangente
Retirar la herramienta, final del programa
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S500
5 L Z+250 R0 FMAX
6 L X-20 Y+30 R0 F MAX
7 L Z-10 R0 F1000 M3
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250
9 FC DR- R18 CLSD+ CCX+20 CCY+30
10 FLT
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 R0 F1000
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
