66 Ciclos de mecanizado: Taladro
3.4 ESCARIADO (ciclo 20
1, DIN/ISO: G20
1
, opción de Sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

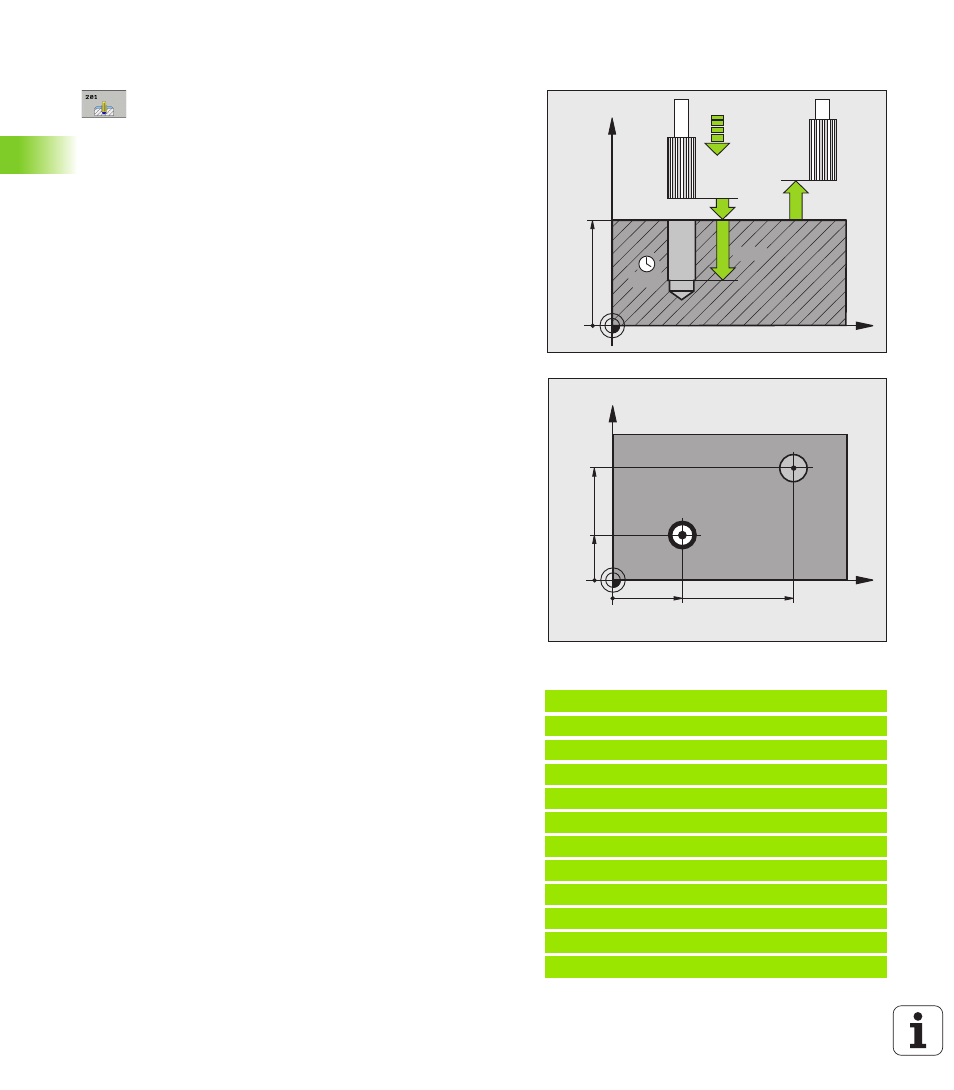

Parámetros de ciclo
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999,9999
8 Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999.9999
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el escariado en
mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU
8 Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000
8 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208 = 0 es válido el
avance de escariado Campo de introducción 0 a
99999,999
8 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de introducción 0 a 99999,9999
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Ejemplo: Bloques NC
11 CYCL DEF 201 ESCARIADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=100 ;AVANCE AL PROFUNDIZAR
Q211=0,5 ;TIEMPO DE ESPERA ABAJO
Q208=250 ;AVANCE DE RETROCESO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
