5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/IS
O: G257
, opción de Sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

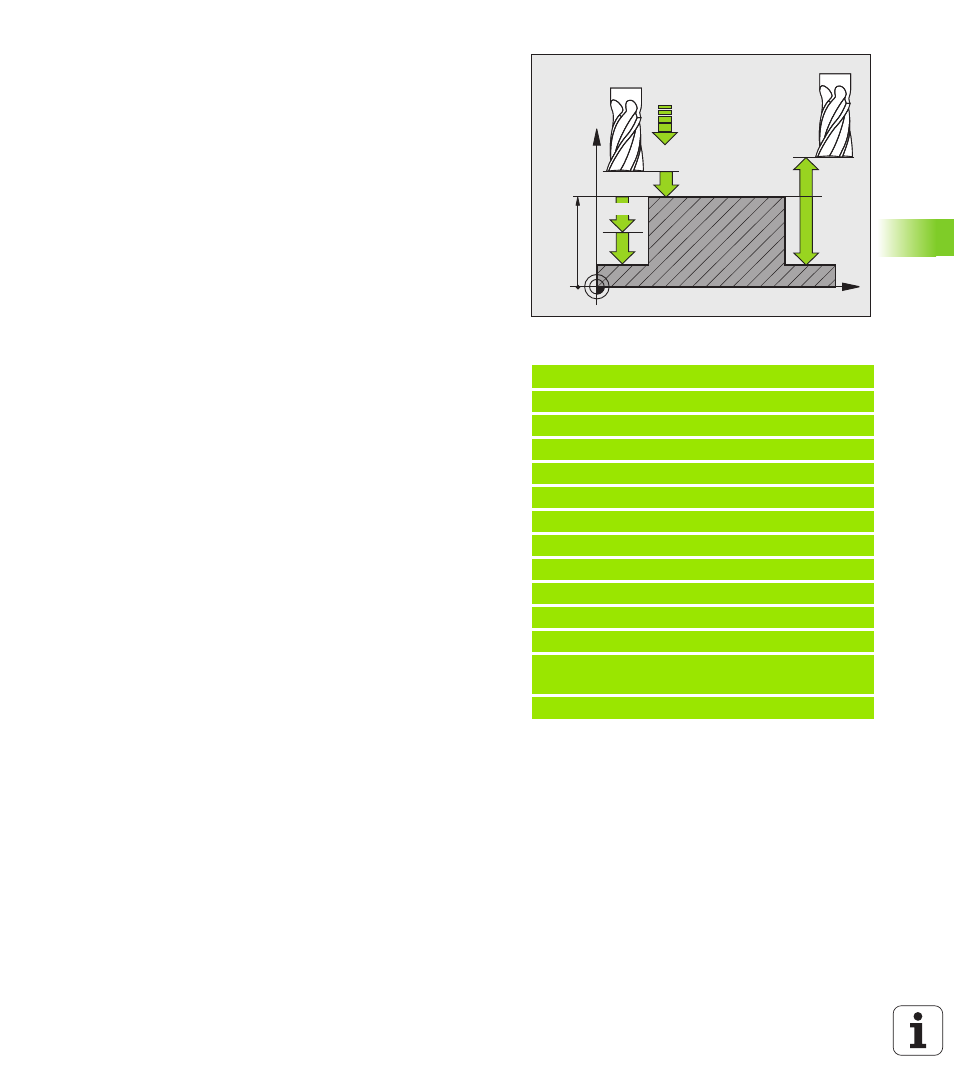

8 Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
Campo de introducción -99999,9999 a 99999.9999
8 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999,9999
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 FMAX, FAUTO, FU, FZ
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 hasta
99999,9999
8 Coordenada de la superficie de la pieza Q203 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza. Campo de introducción -99999,9999 a
99999.9999
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999,9999
8 Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999
Ejemplo: Bloques NC
8 CYCL DEF 257 ISLA CIRCULAR
Q223=60 ;DIÁMETRO DE LA PIEZA ACABADA
Q222=60 ;DIÁM. DE LA PIEZA EN BRUTO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q206=150 ;AVANCE AL PROFUNDIZAR
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
