.4 MEDIR CINEMÁTICA (ciclo 451, DIN/ISO: G451, opción)
18.4 MEDIR CINEMÁTICA (ciclo 451,
DIN/ISO: G451, opción)
Desarrollo del ciclo

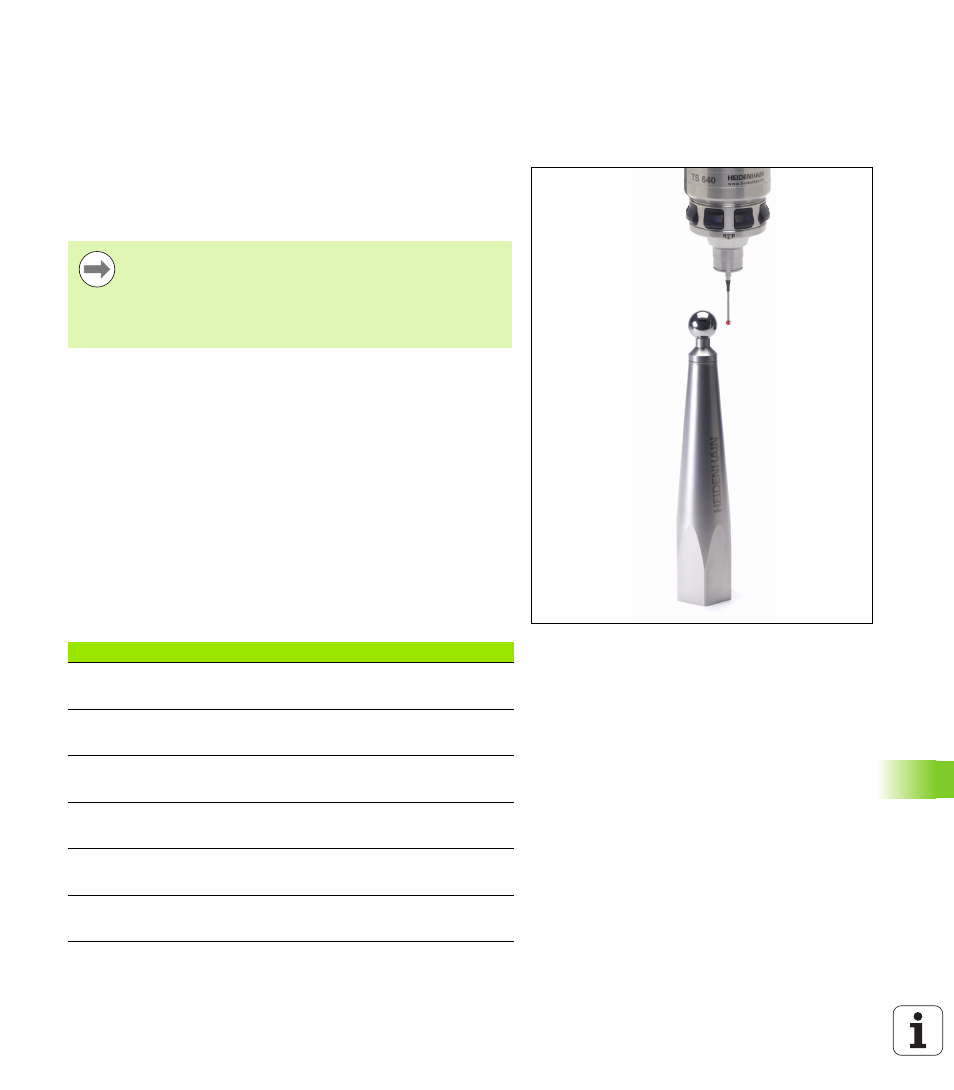

Con el ciclo de palpación 451 es posible verificar la cinemática de su
máquina y, si es necesario, optimizarla. Con esto se mide una bola de
calibración HEIDENHAIN con el palpador 3D TS, que se haya fijado en
la mesa de la máquina.
El TNC calcula la precisión de inclinación estática. Con ello el software
minimiza el error espacial originado y memoriza automáticamente la
geometría de la máquina al final del proceso de medición en las
constantes correspondientes de la máquina de la tabla de cinemática..
1 Fijar la bola de calibración, prestar atención a la libertad de colisión
2 En el modo manual, fijar el punto de referencia en el centro de la
bola, o con las definiciones Q431=1 ó Q431=3: posicionar el
palpador manualmente en el eje del palpador sobre la bola de
calibración y en el plano de mecanizado en el centro de la bola
3 Seleccionar el modo de funcionamiento Ejecución del programa e
iniciar el programa de calibración
4 El TNC mide automáticamente todos los ejes giratorios
sucesivamente con la precisión definida por el operario
5 El TNC guarda los valores de medición en los siguientes
parámetros Q:
HEIDENHAIN recomienda la utilización de las bolas de
calibración KKH 250 (Ref. 655 475-01) ó KKH 100 (Ref.
655 475-02) con una rigidez especialmente alta y que se
construyeron especialmente para la calibración de
máquinas. Póngase en contacto con HEIDENHAIN al
respecto.
Nº de parámetro Significado
Q141 Desviación estándar medida eje A (-1, si el
eje no se ha medido)
Q142 Desviación estándar medida eje B (-1, si el
eje no se ha medido)
Q143 Desviación estándar medida eje C (-1, si el
eje no se ha medido)
Q144 Desviación estándar optimizada eje A (-1, si
el eje no se ha optimizado)
Q145 Desviación estándar optimizada eje B (-1, si
el eje no se ha optimizado)
Q146 Desviación estándar optimizada eje C (-1, si
el eje no se ha optimizado)
