118 Ciclos de mecanizado: Roscado / Fresado de rosca
4.9 FRESADO DE T
A
LADR
O DE R
O
SCA
HELICOID
AL (ciclo 265, DIN/ISO:
G265, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

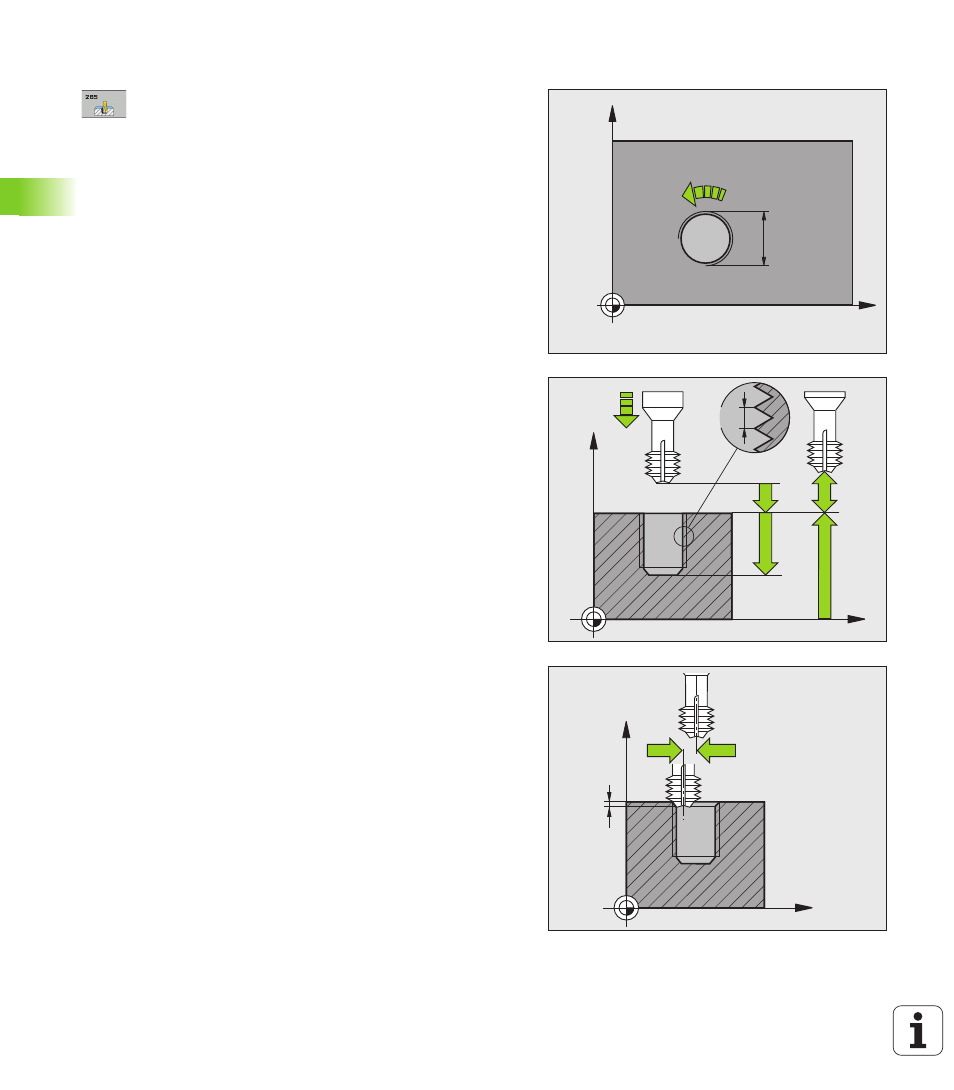

Parámetros de ciclo
8 Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 a 99999,9999
8 Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
8 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999.9999
8 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX,
FAUTO
8 Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal. Campo de introducción -99999,9999 a
99999.9999
8 Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 a 99999,9999
8 Profundización Q360: Ejecución del chaflán
0 = antes del mecanizado de rosca
1 = tras el mecanizado de rosca
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
