124 Ciclos de mecanizado: Roscado / Fresado de rosca
4.1
1
Ejemplos de pr
ogr
amación
4.11 Ejemplos de programación

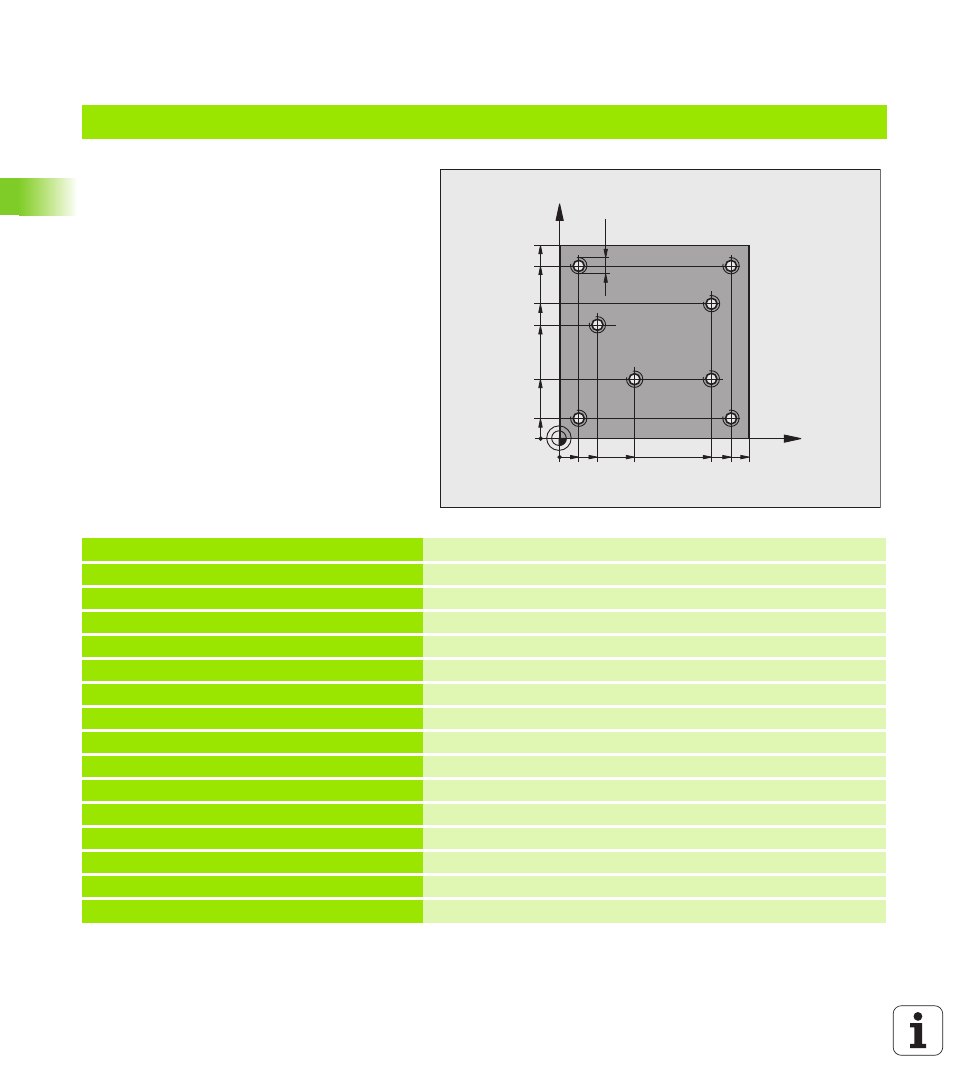

Ejemplo: Roscado
Las coordenadas del taladro están memorizadas
en la tabla de puntos TAB1.PNT y el TNC las
llama con CYCL CALL PAT.
El radio de la herramienta se seleccionan de tal
manera que se pueden ver todos los pasos de
trabajo en el test gráfico.
Desarrollo del programa
„ Centrado
„ Taladrado
„ Roscado con macho
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000 Llamada a la hta. de centraje
4 L Z+10 R0 F5000 Desplazar la hta. a la altura de seguridad (programar un valor para F),
el TNC posiciona después de cada ciclo a la altura de seguridad
5 SEL PATTERN “TAB1“ Determinar la tabla de puntos
6 CYCL DEF 200 TALADRADO Definición del ciclo Centraje
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-2 ;PROFUNDIDAD
Q206=150 ;PROFUNDIDAD DE PASO F
Q202=2 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE Introducir imprescindiblemente el 0. Actúa como tabla de puntos
Q204=0 ;2ª DISTANCIA DE SEGUR. Introducir imprescindiblemente el 0. Actúa como tabla de puntos
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
