132 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.2 CAJERA RECT
ANGULAR (ciclo
251,
DIN/ISO: G251, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

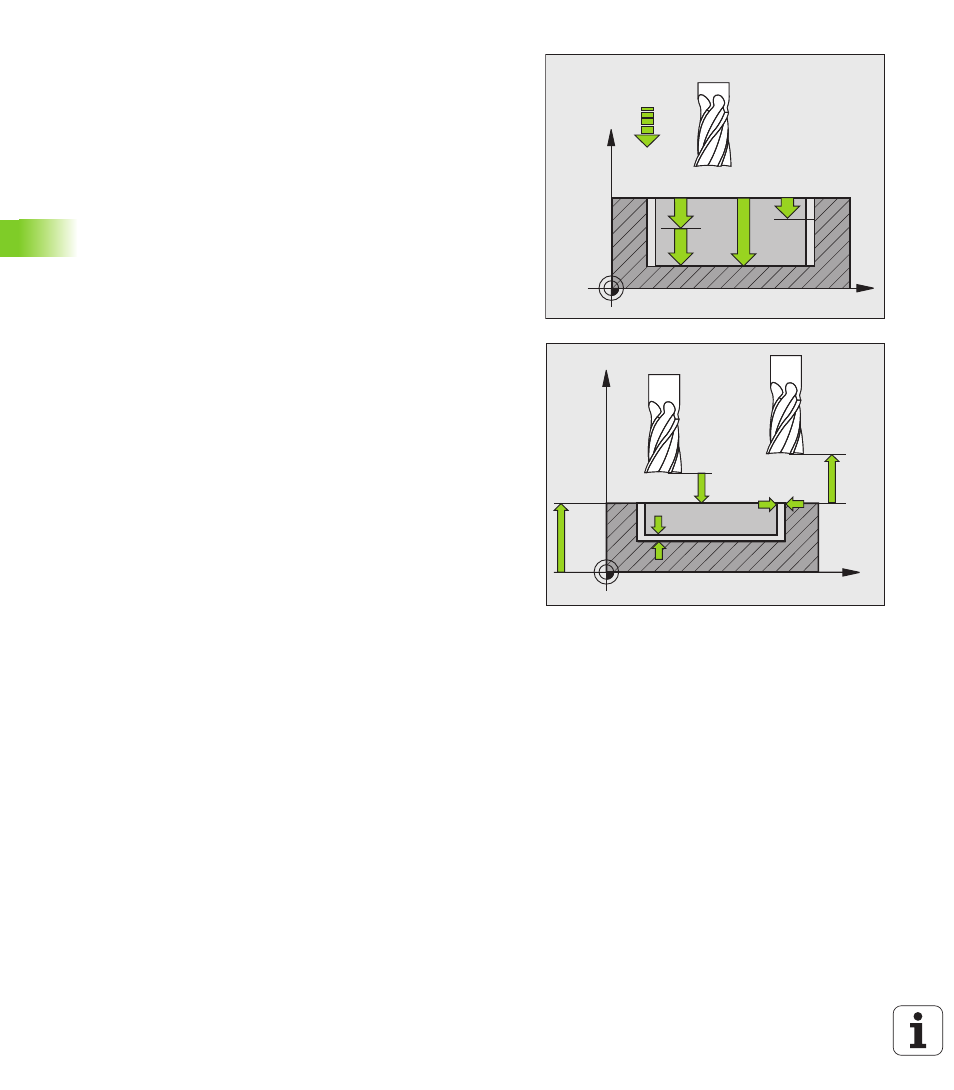

8 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera. Campo
de introducción -99999,9999 a 99999.9999
8 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999,9999
8 Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad. Campo de introducción 0 hasta
99999,9999
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo FAUTO, FU, FZ
8 Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso.
Campo de introducción 0 hasta 99999,9999
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 hasta
99999,9999
8 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de introducción -99999,9999 a
99999.9999
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999,9999
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
