HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manual (Página 230)

230 Ciclos de mecanizado: Planeado
1
0
.2 PLANEADO (ciclo 230, DIN/ISO: G230, opción de Sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

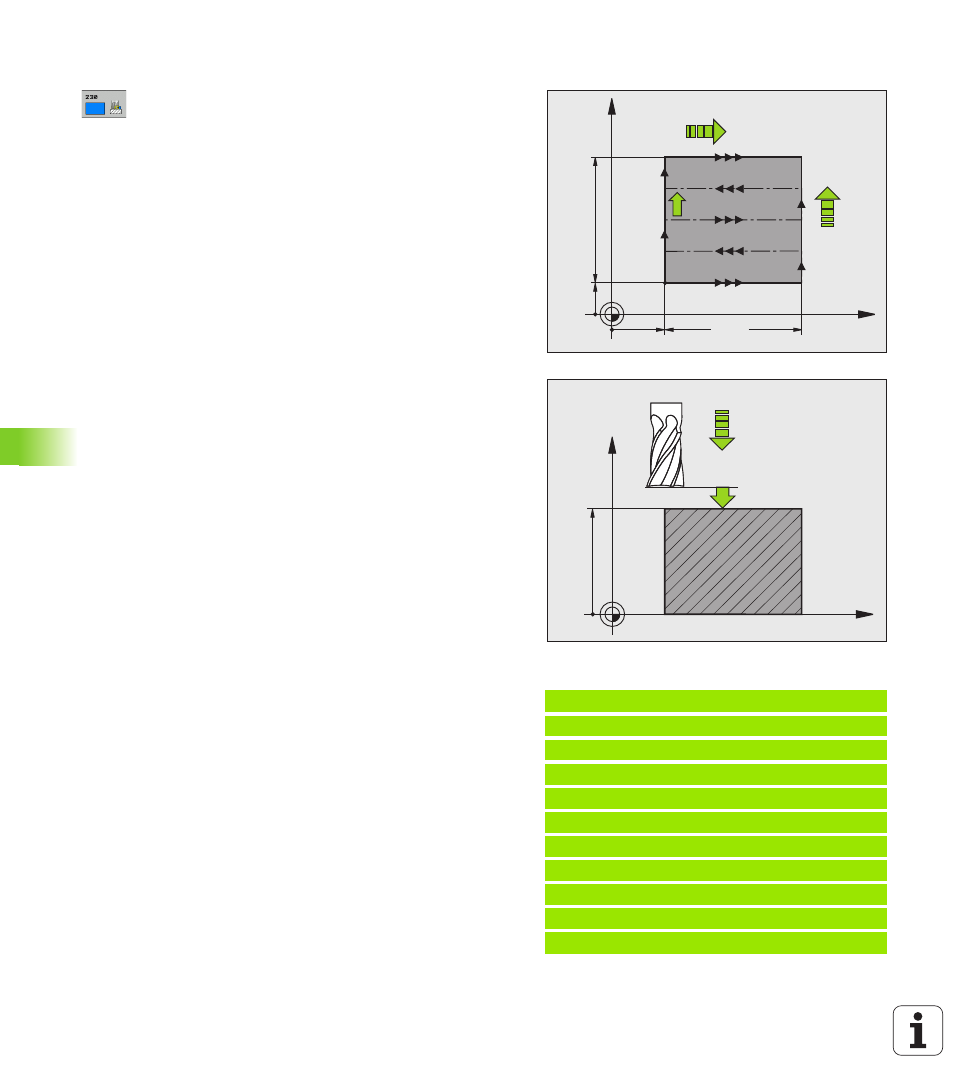

Parámetros de ciclo
8 Punto de partida del 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
8 Punto de partida del 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
8 Punto de partida del 3er eje Q227 (valor absoluto):
Altura en el eje de la hta. a la cual se realiza el
planeado. Campo de introducción -99999,9999 a
99999.9999
8 Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie para el planeado en el eje principal del
plano de mecanizado, referida al punto de partida del
primer eje. Campo de introducción 0 a 99999,9999
8 Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie para el planeado en el eje transversal
del plano de mecanizado, referida al punto de partida
del segundo eje. Campo de introducción 0 a
99999,9999
8 Número de cortes Q240: Número de líneas sobre las
cuales el TNC desplaza la hta. a lo ancho de la pieza.
Campo de introducción 0 a 99999
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
de la distancia de seguridad a profundidad de fresado
en mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU, FZ
8 Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999.9999 alternativo FAUTO, FU,
FZ
8 Avance transversal Q209: Velocidad de
desplazamiento de la hta. para la llegada a la línea
siguiente en mm/min; cuando la hta. se aproxima a la
pieza transversalmente, se introduce Q209 menor a
Q207; cuando se desplaza transversalmente en vacío,
Q209 puede ser mayor a Q207. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU,
FZ
8 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la profundidad
de fresado para el posicionamiento al principio y al
final del ciclo. Campo de introducción 0 a 99999,9999
Ejemplo: Bloques NC
71 CYCL DEF 230 PLANEADO
Q225=+10 ;PUNTO INICIAL 1ER. EJE
Q226=+12 ;PUNTO INICIAL 2º EJE
Q227=+2.5 ;PUNTO INICIAL 3ER EJE
Q218=150 ;LONGITUD LADO 1
Q219=75 ;LONGITUD LADO 2
Q240=25 ;NÚMERO DE CORTES
Q206=150 ;AVANCE AL PROFUNDIZAR
Q207=500 ;AVANCE DE FRESADO
Q209=200 ;AVANCE TRANSVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
