102 Ciclos de mecanizado: Roscado / Fresado de rosca
4.4 R
O
SCADO CON R
O
TURA DE VIRUT
A
(c
iclo 209, DIN/ISO: G209, opción de
Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parámetros de ciclo
8 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza. Campo de
introducción 0 a 99999,9999
8 Profundidad de roscado Q201 (valor incremental):
distancia de la superficie de la herramienta al final de
la rosca. Campo de introducción -99999,9999 a
99999.9999
8 Paso de rosca Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
8 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de introducción -99999,9999 a
99999.9999
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
8 Profundidad de taladrado para la rotura de viruta
Q257 (incremental): Aproximación, después de la cual
el TNC realiza la rotura de viruta. Campo de
introducción 0 a 99999,9999
8 Retroceso para rotura de viruta Q256: el TNC
multiplica el paso Q239 por el valor programado y
hace retroceder a la hta. en el arranque de viruta
según dicho valor calculado. Si se programa Q256 =
0, el TNC retira la hta. del taladro completamente (a la
distancia de seguridad) para retirar la viruta. Campo
de introducción 0,1000 a 99999,9999
8 Ángulo para orientación del cabezal Q336 (valor
absoluto): ángulo sobre el cual el TNC posiciona la hta.
antes del roscado. De esta forma si es preciso se
puede repasar la rosca. Campo de introducción
-360,0000 a 360,0000
8 Factor cambio de velocidad durante el retroceso
Q403: factor, según el cual el TNC aumenta la
velocidad del cabezal - y con ello también el avance de
retroceso - al salir del taladrado. Campo de
introducción 0,0001 a 10, incremento máx a las
revoluciones máx del nivel de reducción activo.
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey DESPLAZAR MANUALMENTE Si se pulsa
RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Ejemplo: Bloques NC
26 CYCL DEF 209 ROSCADO RIGIDO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q257=5 ;PROFUNDIDAD DE TALADRADO
ROTURA DE VIRUTA
Q256=+25 ;RETROCESO EN ROTURA DE
VIRUTA
Q336=50 ;ÁNGULO CABEZAL
Q403=1.5 ;FACTOR VELOCIDAD

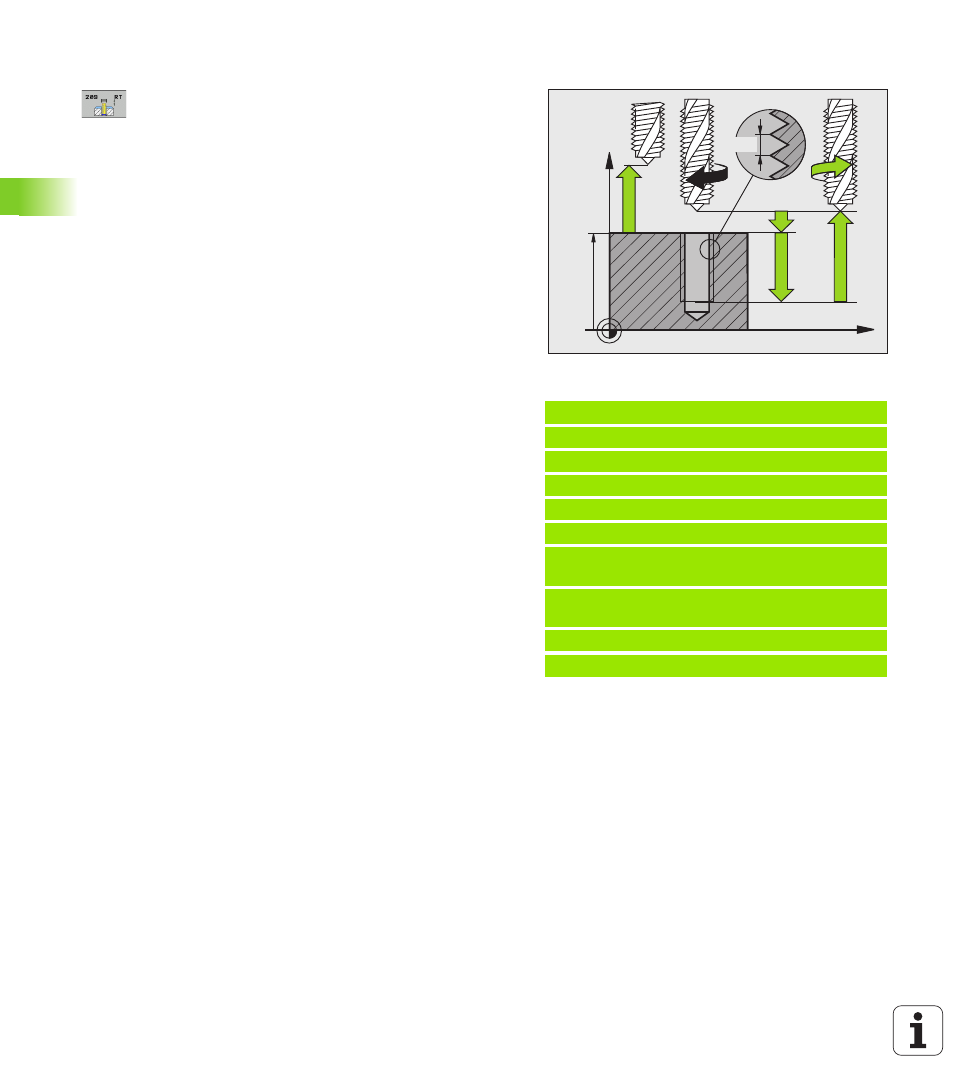

Z
X
Q203
Q204
Q200
Q201
Q239
