46 Utilizar ciclos de mecanizado
2.2 Definición del modelo P
A
T
TERN DEF
2.2 Definición del modelo PATTERN
DEF
Aplicación
Con la función PATTERN DEF se pueden definir de forma sencilla
modelos de mecanizado regulares, a los cuales se puede llamar con la
función CYCL CALL PAT. Al igual que en las definiciones de ciclo, en la
definición del modelo tambien se dispone de figuras auxiliares, que
ilustran el correspondiente parámetro de introducción.
Se dispone de los siguientes modelos de mecanizado:
¡Utilizar PATTERN DEF sólo en combinación con el eje de
herramienta Z!

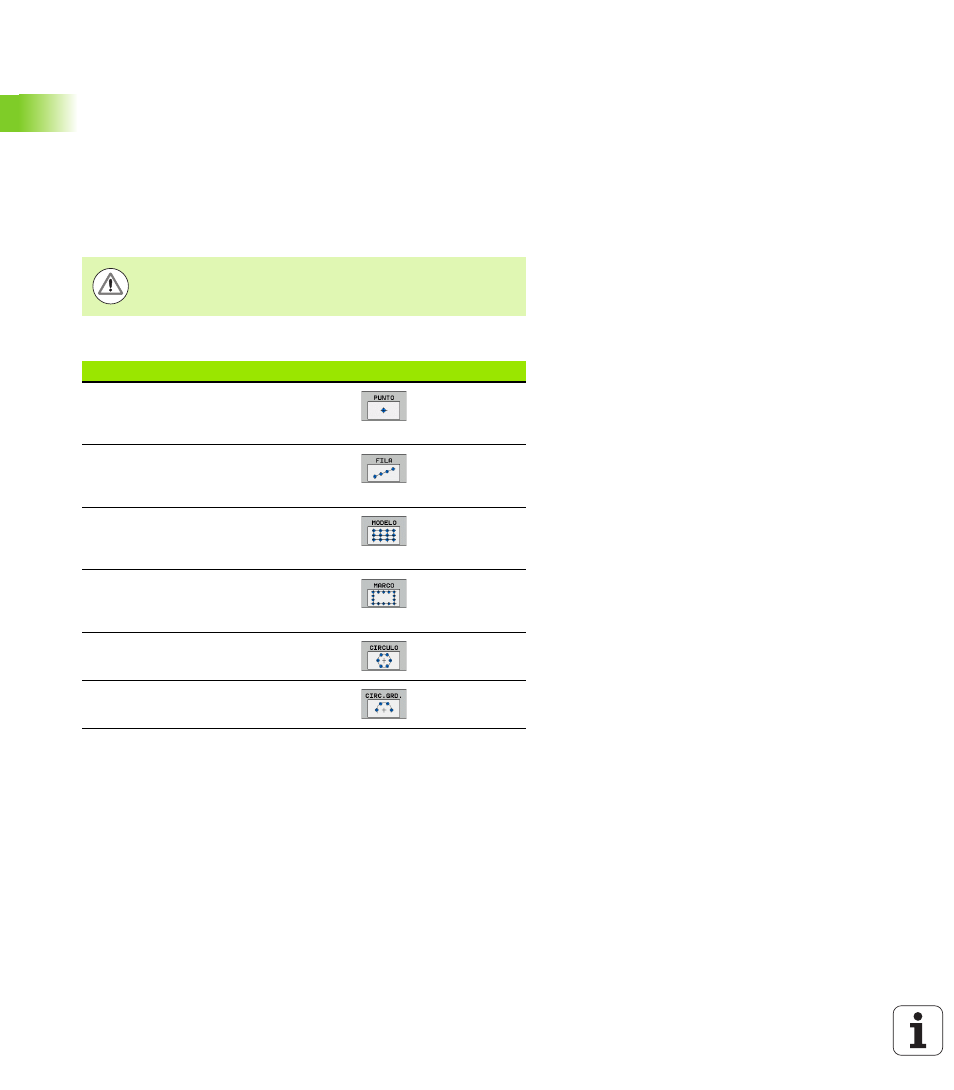

Figuras de mecanizado Softkey Página
PUNTO
Definición de 9 posiciones de
mecanizado cualesquiera Página 48
FILA
Definición de una fila única, recta o
girada Página 49
MODELO
Definición de un modelo único, recto,
girado o deformado Página 50
MARCO
Definición de un marco único, recto,
girado o deformado Página 51
CIRCULO
Definición de un círculo completo Página 52
CIRCULO GRADUADO
Definición de un círculo graduado Página 53
