HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manual (Página 302)

302 Ciclos de palpación: Determinar posiciones inclinadas de pieza automáticamente
14.5 GIR
O
BA
SICO compensar mediant
e
un eje gir
a
to
ri
o (ciclo
403,
DIN/ISO:
G403)

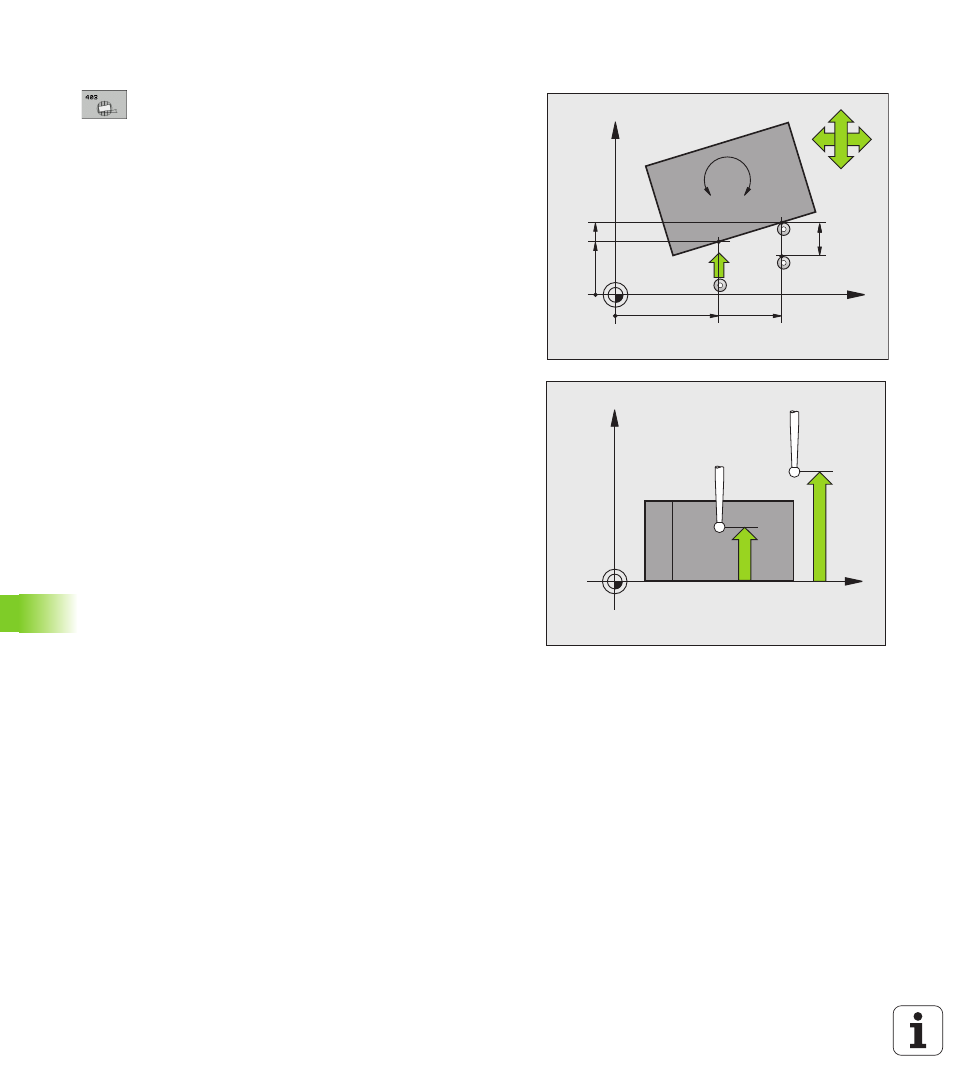

Parámetros de ciclo
8 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
8 2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 Eje de medición Q272: Eje en el que debe realizarse
la medición:
1:Eje principal = eje de medida
2: Eje auxiliar = eje de medida
3: Eje palpador = eje de medición
8 Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
8 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 hasta
99999,9999
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
A
B
C
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
