13.2 ¡Antes de trabajar con los ciclos
de palpación!
Para poder cubrir un campo de aplicación lo más grande posible en las
mediciones requeridas, se dispone de posibilidades de ajuste
mediante parámetros de máquina, que fijan el comportameinte básico
de todos los ciclos de palpación:

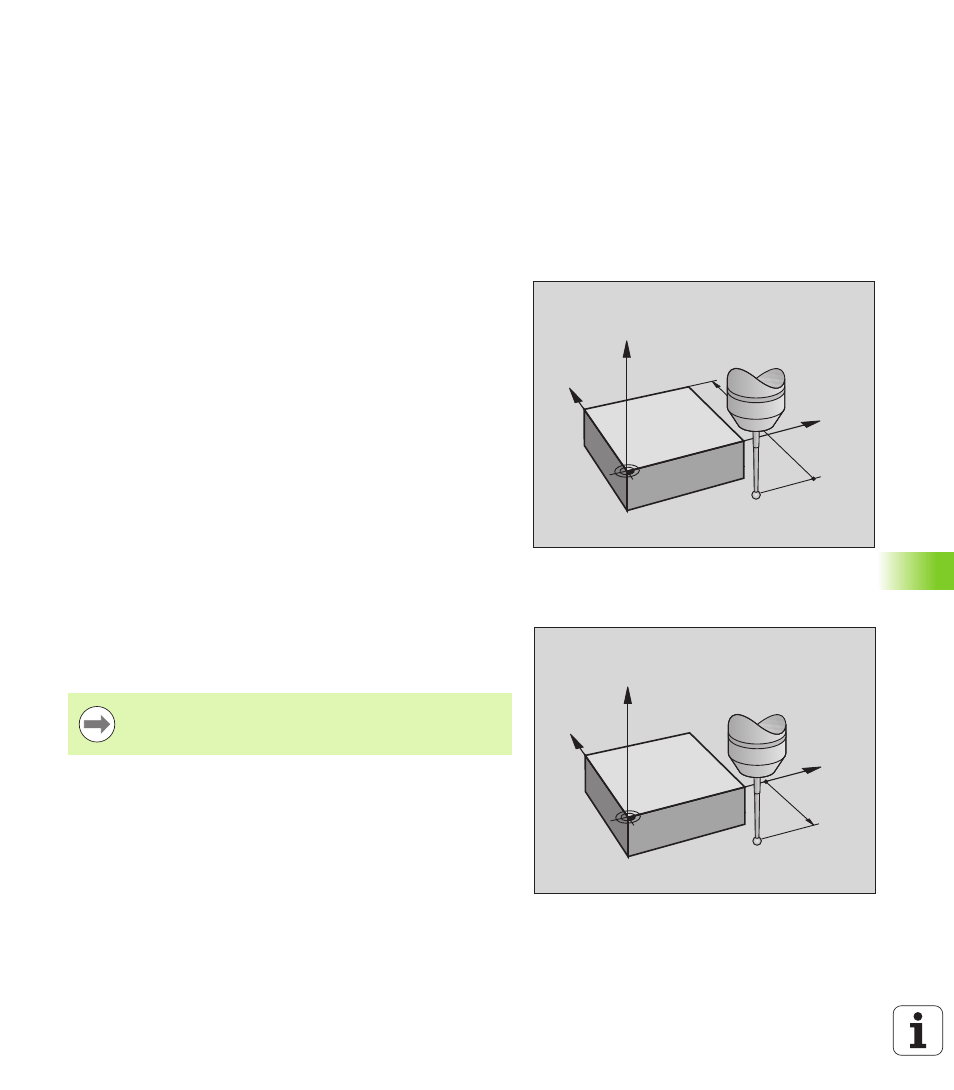

Máximo recorrido hasta el punto de palpación:
DIST en la tabla de sistema de palpación
El TNC emite un aviso de error, cuando el vástago no se desvía en el
recorrido determinado en DIST.
Distancia de seguridad hasta el punto de
palpación: SET_UP en la tabla de sistema de
palpación
En SET_UP se determina a qué distancia del punto de palpación
definido, o calculado por el ciclo, el TNC posiciona previamente el
palpador. Cuanto menor sea el valor introducido, más precisas se
definen las posiciones de palpación. En muchos ciclos de palpación se
puede definir una distancia de seguridad adicional, que se suma al
parámetro de máquina SET_UP.
Orientar el palpador infrarrojo en la dirección de
palpación programada: TRACK en la tabla del
sistema de palpación
Para aumentar la precisión de medida, es posible obtener por medio
de TRACK = ON que un palpador infrarrojo se oriente antes de cada
proceso de palpación en dirección del palpador programado. De este
modo, el palpador siempre se desvía en la misma dirección.
Y
X
Z
DIST
Y
X
Z
SET_UP
Si modifica TRACK = ON, entonces debe calibrar el palpador
de nuevo.
