176 Ciclos de mecanizado: Cajera de contorno
7.
3 Cont
or
nos super
puest
os

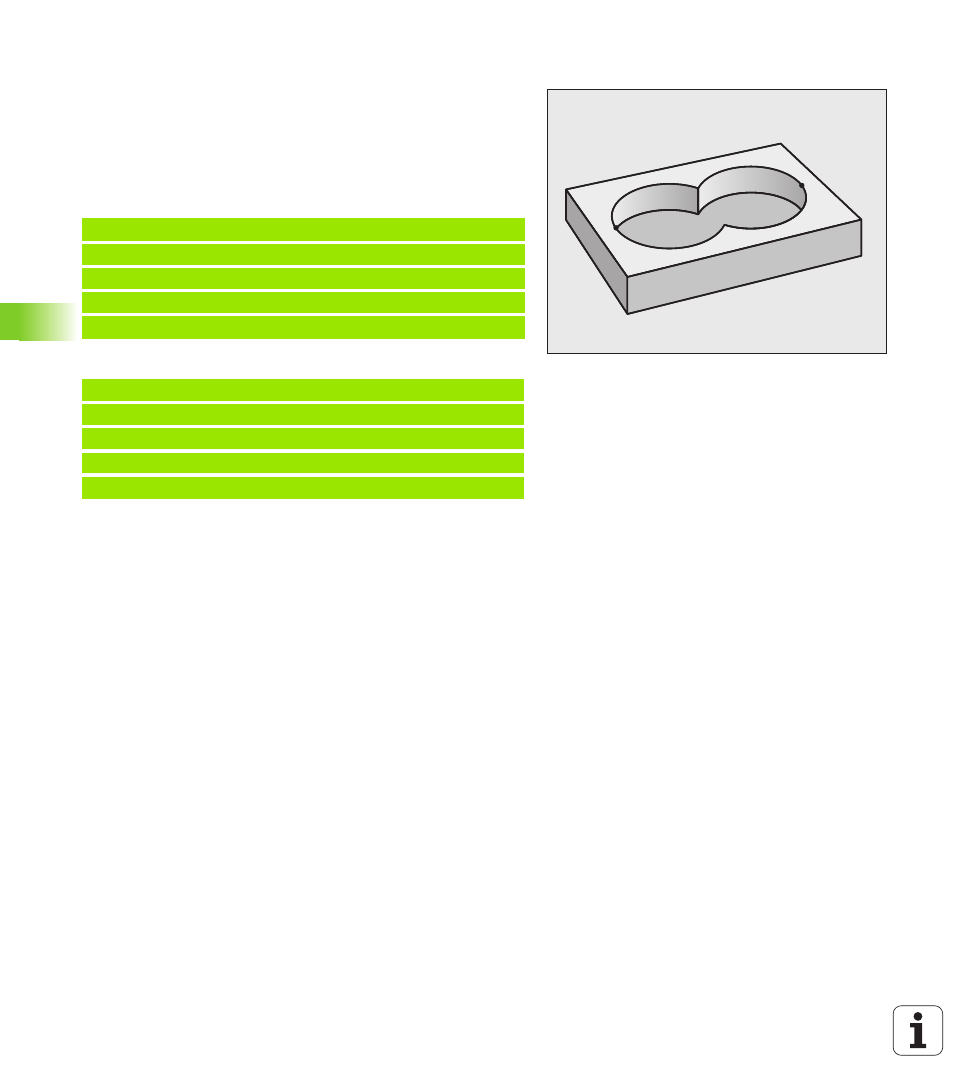

"Sumas" de superficies
Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
„ Las superficies A y B tienen que ser cajeras
„ La primera cajera (en el ciclo 14) deberá comenzar fuera de la
segunda.
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
