HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manual (Página 341)

HEIDENHAIN TNC 620 341
15.8 PT
O
. REF
. ESQUINA EXTER
IOR (ciclo 414, DIN/ISO: G414)

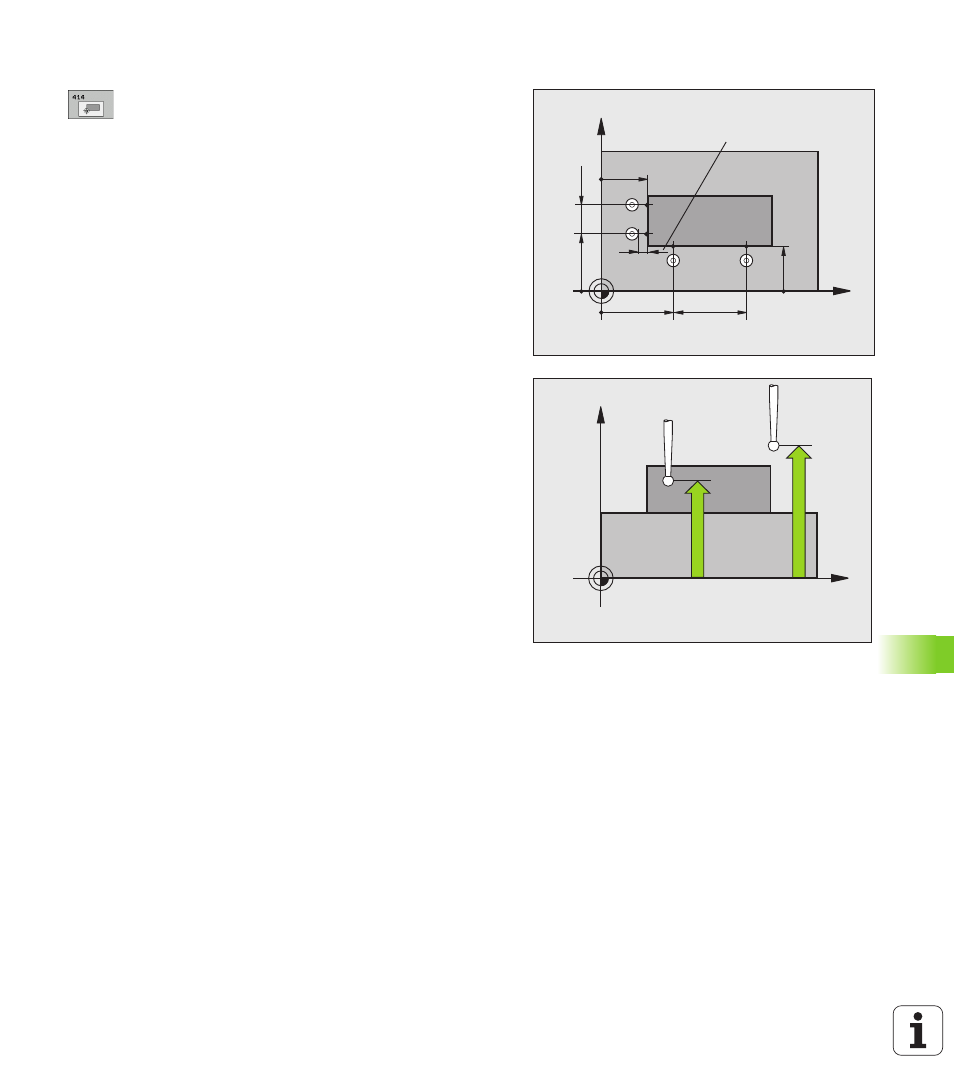

Parámetros de ciclo
8 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 Distancia 1er eje Q326 (valor incremental): Distancia
entre el primer y el segundo punto de medición en el
eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
8 3er punto de medición del 1er eje Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 3er punto de medición del 2º eje Q297 (valor
absoluto): coordenada del tercer punto de palpación
en el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 Distancia 2º eje Q327 (valor incremental): Distancia
entre el tercer y el cuarto punto de medición en el eje
auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
8 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
SET_UP(TCHPROBE.TP)
+
Q320
X
Y
Q261
Q260
