16.8 MEDICION RECT
ANGUL
O EXTERNO (ciclo 424, DIN/ISO: G424)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
8 Centro 1er eje Q273 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
8 Centro 2º eje Q274 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado Campo de
introducción -99999,9999 a 99999.9999
8 Longitud lado 1 Q282: Longitud de la isla, paralela al
eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
8 Longitud lado 2 Q283: Longitud de la isla, paralela al
eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.

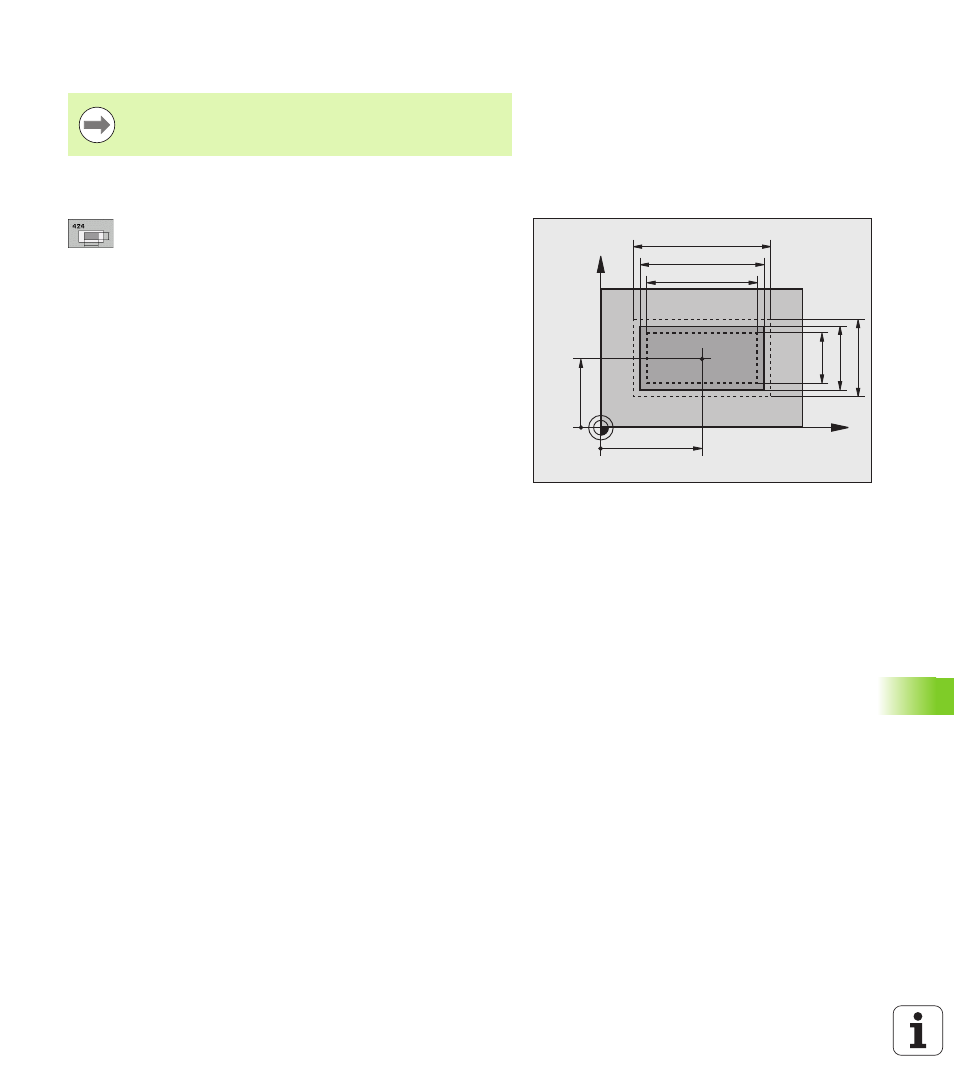

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
