HEIDENHAIN TNC 620 231
1
0
.3 SUPERFICIE REGULAR (ciclo
231, DIN/ISO: G231, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
10.3 SUPERFICIE REGULAR
(ciclo 231, DIN/ISO: G231,
opción de Software Advanced
programming features)

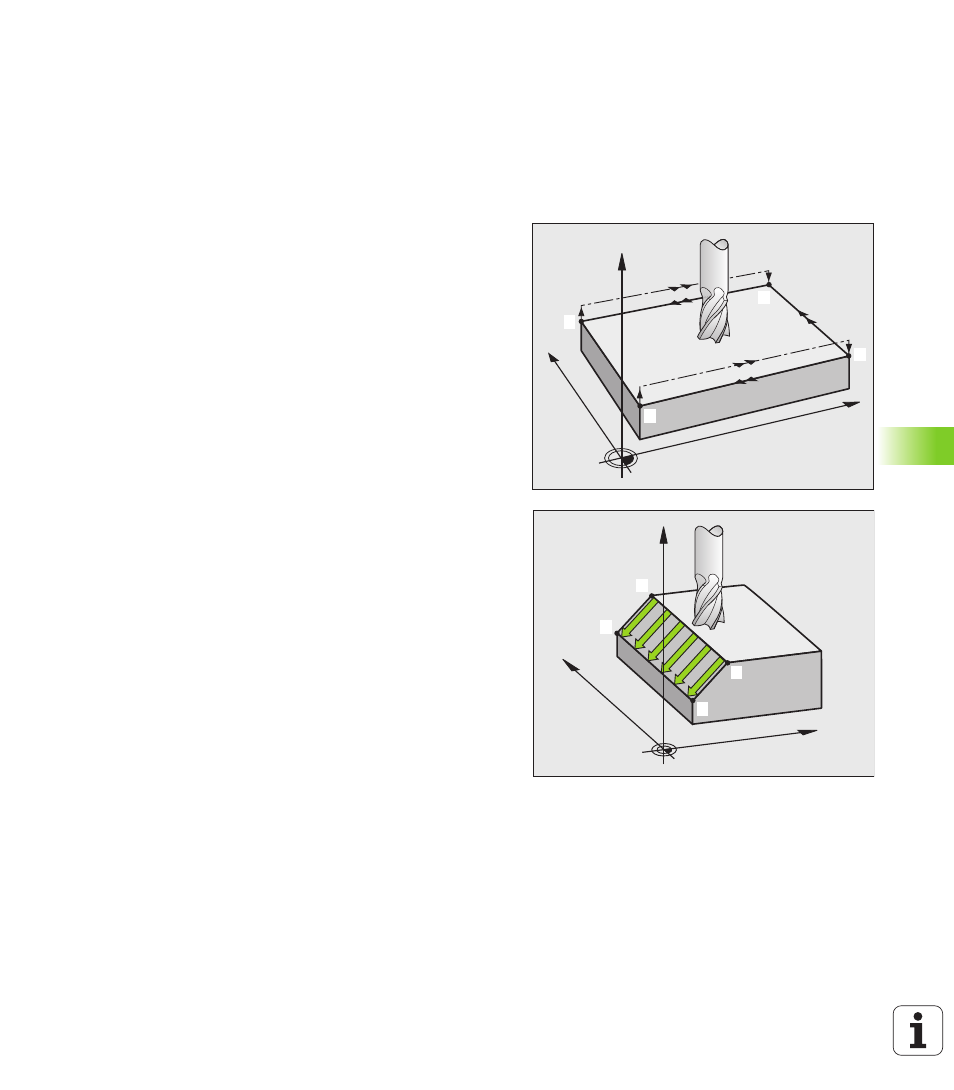

Desarrollo del ciclo
1 El TNC posiciona la herramienta desde la posición actual con un
movimiento de rectas 3D hasta el punto inicial
1
2 A continuación la hta. se desplaza con el avance de fresado
programado sobre el punto final
2
3 Desde allí el TNC desplaza la hta. en marcha rápida FMAX según
el diámetro de la hta. en la dirección positiva del eje de la hta. y de
nuevo al punto de partida
1
4 En el punto inicial 1 el TNC desplaza la hta. de nuevo al último valor
Z alcanzado
5 A continuación el TNC traslada la herramienta en los tres ejes
desde el punto
1 en dirección al punto 4 hasta la próxima fila
6 Después el TNC desplaza la hta. hasta el punto final de esta línea.
El TNC calcula el punto final según el punto
2 y un movimiento en
dirección al punto 3
7 El planeado se repite hasta mecanizar completamente la superficie
programada
8 Al final el TNC posiciona la hta. según el diámetro de la misma
sobre el punto más elevado programado en el eje de la hta.
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
