76 Ciclos de mecanizado: Taladro

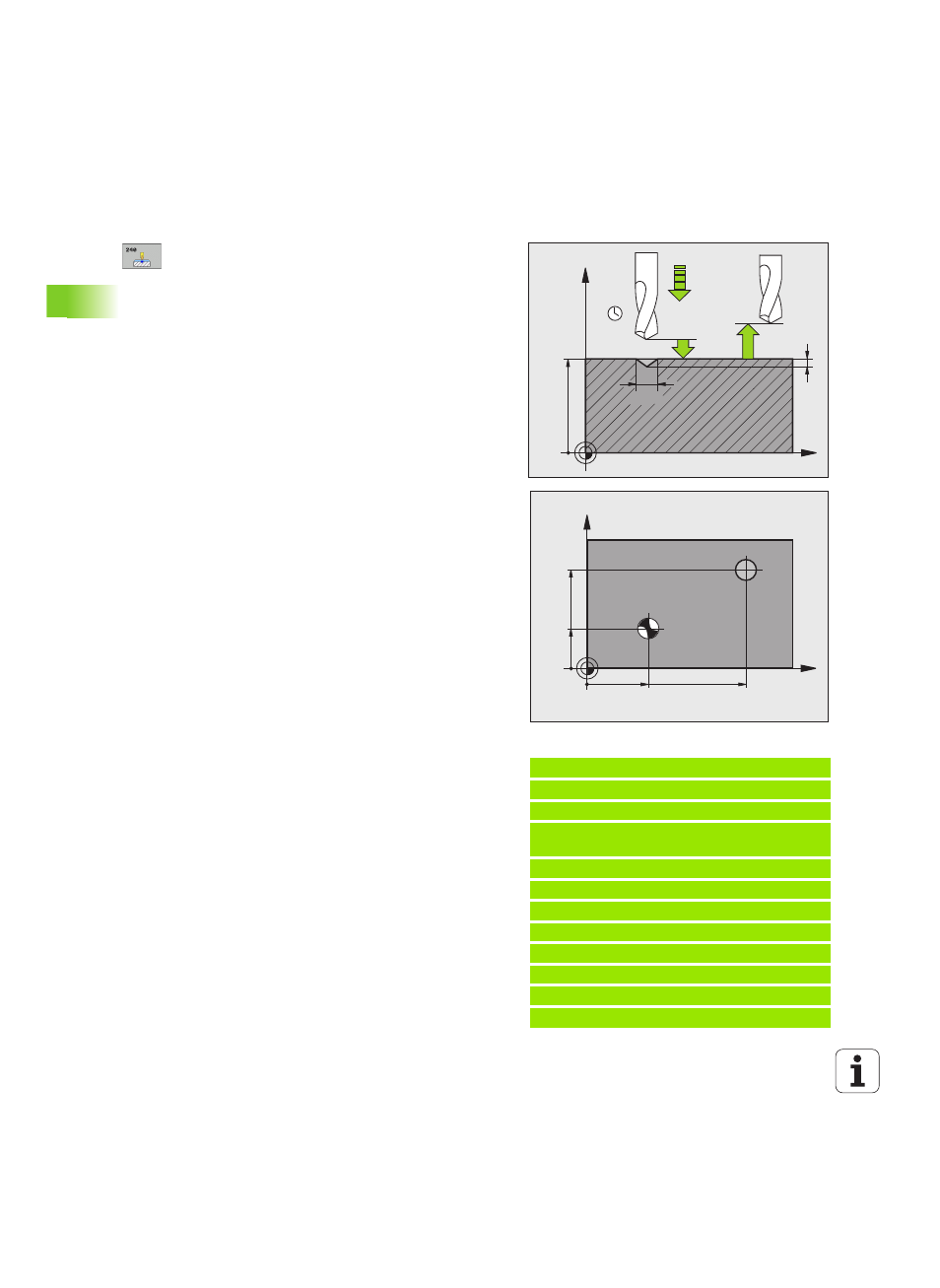

3.2 CENTRAJE (ciclos 240, DIN/ISO: G240)
Parámetros de ciclo
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo Campo de
introducción 0 a 99999,9999 alternativo PREDEF
U Selección diámetro/profundidad (1/0) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T
. de la tabla de herramientas TOOL.T
0: Centrar en la profundidad especificada
1: Centrar en el diámetro especificado
U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de centraje (extremo
del cono de centraje). Sólo es efectiva si está definido
Q343=0. Campo de introducción -99999,9999 a
99999.9999
U Diámetro (signo) Q344: Diámetro de centraje. Sólo
es efectiva si está definido Q343=1. Campo de
introducción -99999,9999 a 99999.9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el centraje en mm/min.
Campo de introducción 0 a 99999.9999 alternativo
FAUTO
,FU
U Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600.0000 alternativo PREDEF
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de introducción -99999,9999
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999 alternativo PREDEF
Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAJE
Q200=2 ;DISTANCIA DE SEGURIDAD
Q343=1 ;SELECCIÓN
DIÁMETRO/PROFUNDIDAD
Q201=+0 ;PROFUNDIDAD
Q344=-9 ;DIÁMETRO
Q206=250 ;AVANCE AL PROFUNDIZAR
Q211=0,1 ;TIEMPO DE ESPERA ABAJO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3
13 CYCL CALL POS X+80 Y+50 Z+0 FMAX
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
