HEIDENHAIN iTNC 530 345
14.5 GIR
O
BA
SICO compensar mediant
e
un eje gir
a
to
ri
o (ciclo
403,
DIN/ISO:
G403)
14.5 GIRO BASICO compensar
mediante un eje giratorio
(ciclo 403, DIN/ISO: G403)
Desarrollo del ciclo

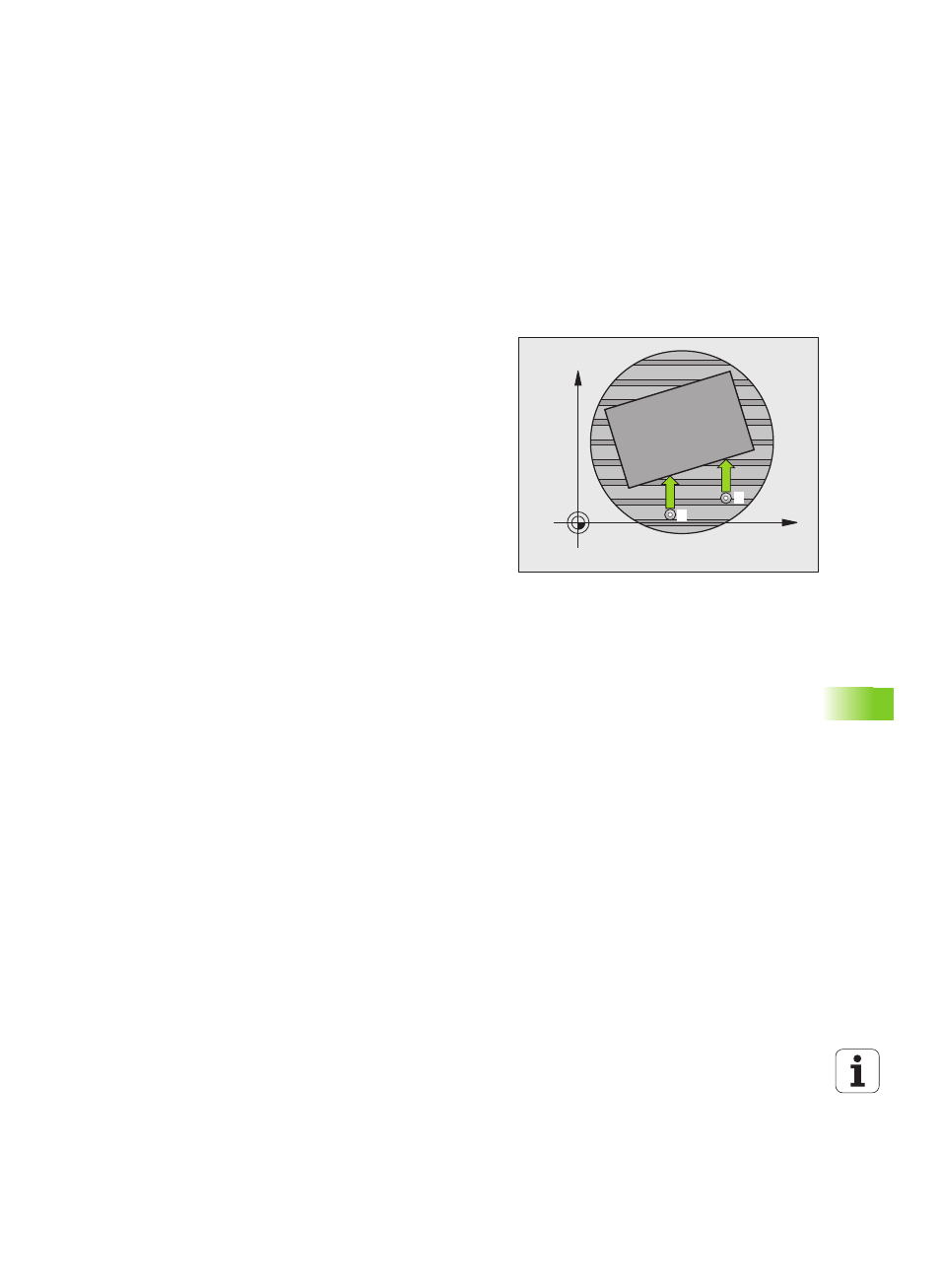

El ciclo de palpación 403 calcula la posición inclinación de una pieza,
mediante la medición de dos puntos de una superficie lineal. El TNC
compensa la posición inclinada de la pieza que se ha calculado,
mediante el giro del eje A, B o C. Para ello, la pieza puede estar fijada
a la mesa giratoria de cualquier forma.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 332 hacia el punto de palpación programado
1 .
Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección de desplazamiento opuesta a la
determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120)
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y ejecuta el segundo proceso de palpación
4 El TNC retira el palpador a la altura de seguridad y posiciona el eje
giratorio definido en el ciclo según el valor calculado.
Opcionalmente se puede fijar en 0 la visualización tras la alineación
X
Y
1
2
