HEIDENHAIN iTNC 530 371
15.5 PUNT
O DE REFERENCIA RECT
ANGUL
O
EXTERIOR (ciclo
41
1,
DIN/ISO:
G41
1
)

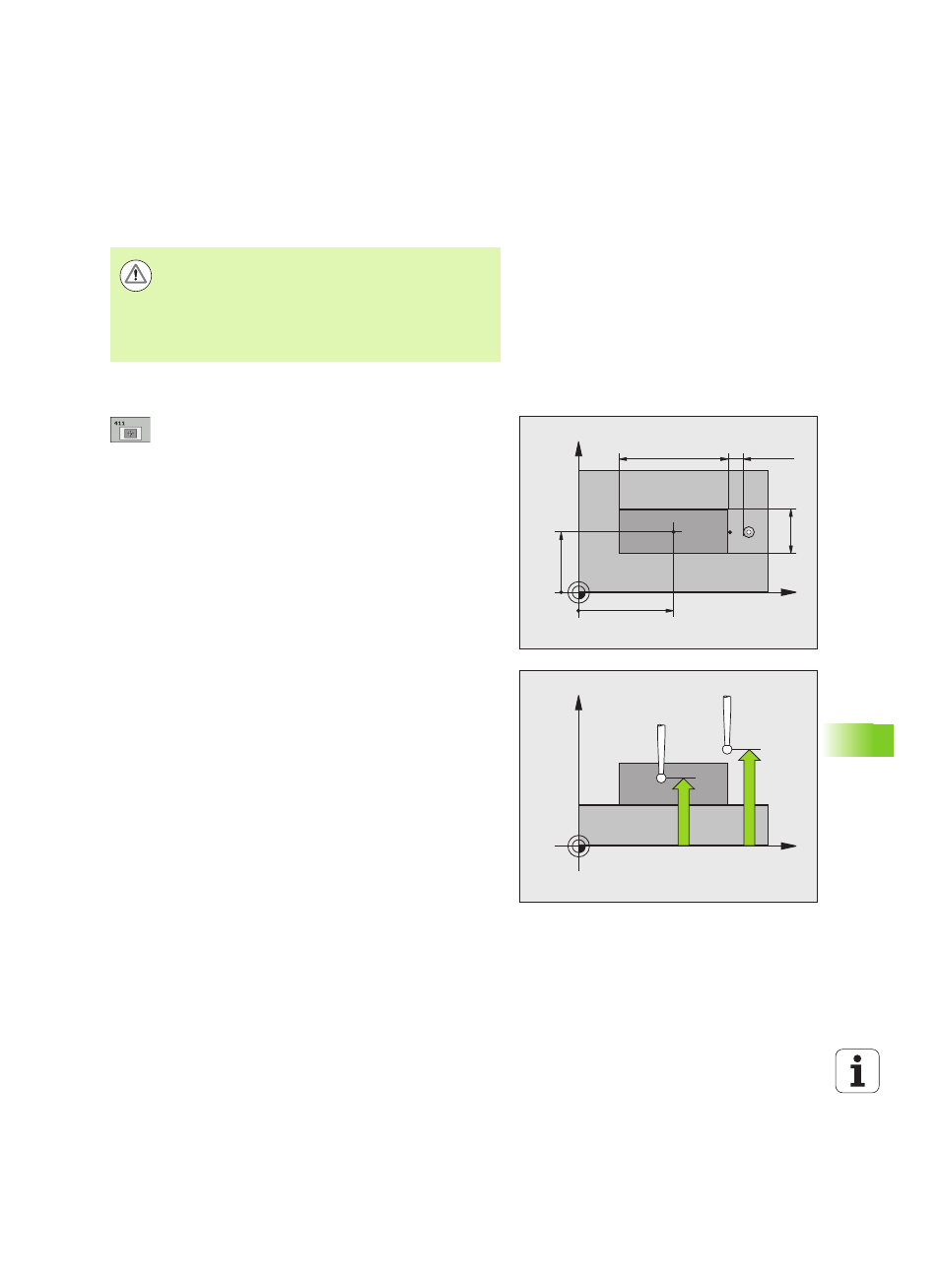

¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Centro 1er eje Q321 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 hasta
99999,9999
U Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado Campo de
introducción -99999,9999 a 99999.9999
U Longitud lado 1 Q323 (valor incremental): Longitud
de la isla, paralela al eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
U Longitud lado 2 Q324 (valor incremental): Longitud
de la isla, paralela al eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
¡Atención: Peligro de colisión!
Para evitar que el palpador colisione con la pieza, deberá
indicarse la longitud del lado 1 y del lado 2 de la isla con
valores mayores a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
