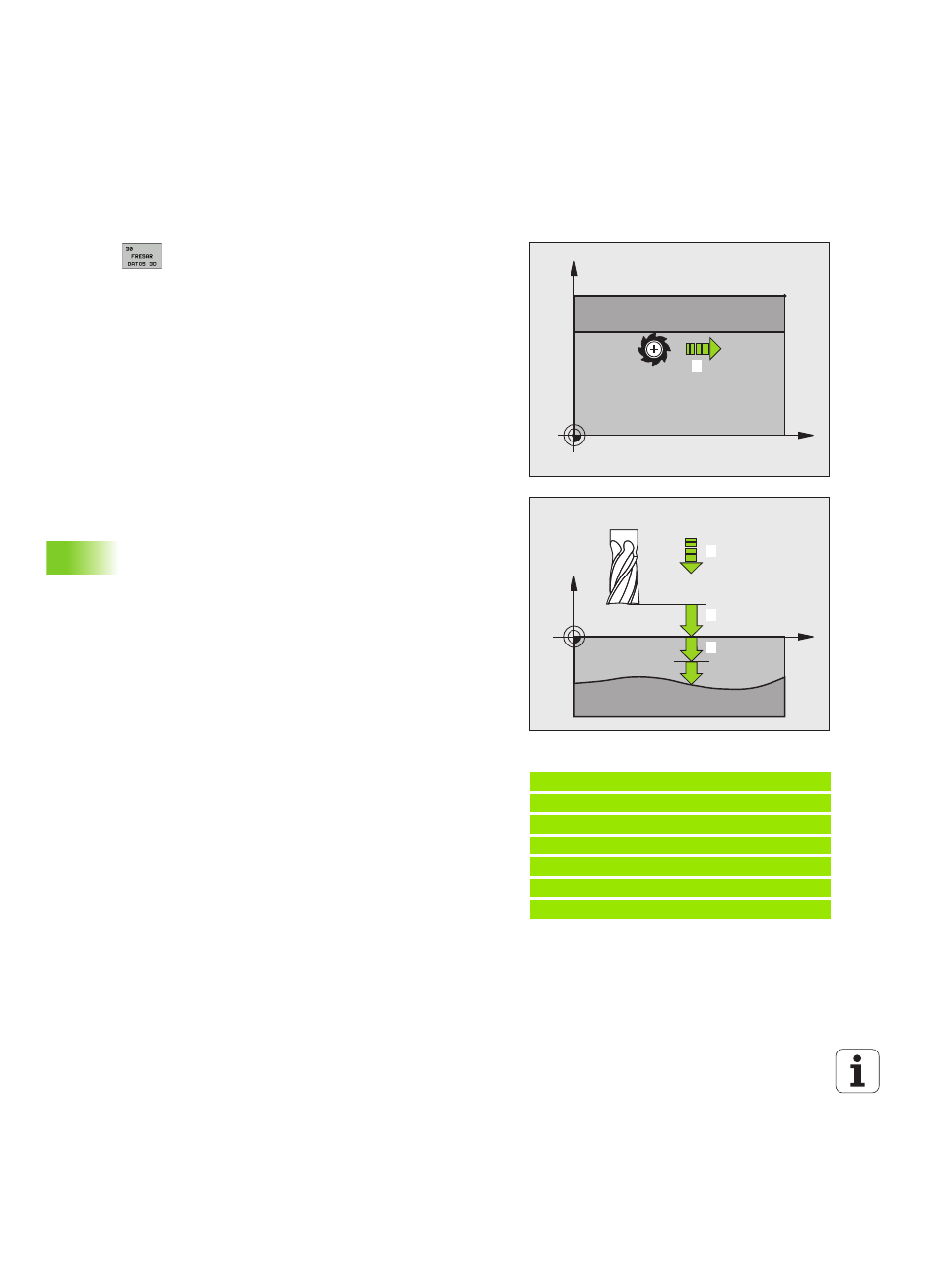

262 Ciclos de mecanizado: Planeado
1
0
.2 EJECUCION D
A
T
O
S 3D (ciclo 30, DIN/ISO: G60)
Parámetros de ciclo
U Nombre del fichero de datos 3D : Introducir el
nombre del programa donde están memorizados los
datos del contorno; en el caso de que el fichero no se
encuentre en el directorio actual, introducir el camino
de búsqueda completo. Se pueden introducir máximo
254 caracteres
U Punto MIN del campo : Punto mínimo (coordenada X, Y
y Z) del campo en el que se quiere fresar. Campo de
introducción -99999,9999 a 99999.9999
U Punto MAX del campo : Punto máximo (coordenada X,
Y y Z) del campo en el que se quiere fresar. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza en movimientos en marcha rápida. Campo de
introducción 0 a 99999.9999
U Profundidad de paso 2 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza
Campo de introducción -99999,9999 hasta
99999,9999
U Avance al profundizar 3 : Velocidad de
desplazamiento de la hta. durante la entrada en
mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO
U Avance Fresado 4 : Velocidad de desplazamiento de la
hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO
U Función auxiliar M : Introducción opcional de hasta
dos funciones auxiliares, p.ej. M13 Campo de
introducción 0 a 999
Ejemplo: Bloques NC
64 CYCL DEF 30.0 TRABAJAR CON DATOS 3D
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30,4 DIST. 2
69 CYCL DEF 30.5 PASO -5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X MIN
MAX
X
Z
1
2
3
