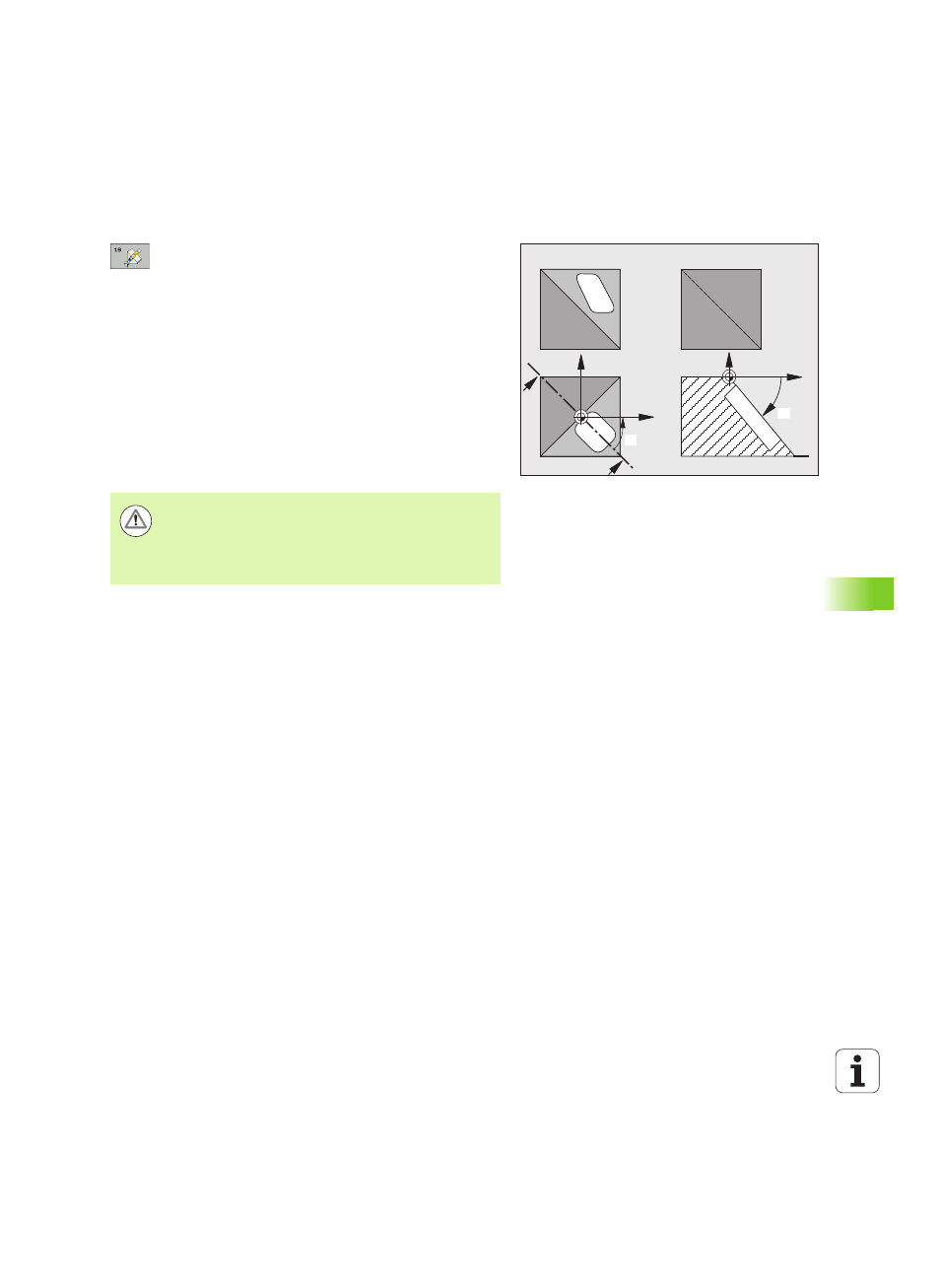

HEIDENHAIN iTNC 530 297
1
1
.9 PLANO DE MECANIZADO (ciclo 1
9
, DIN/ISO: G80, opción de sof
tw
a
re
1)
Parámetros de ciclo
U ¿Eje y ángulo de giro? : Introducir el eje de giro con
su correspondiente ángulo de giro; los ejes giratorios
A, B y C se programan mediante softkeys. Campo de
introducción -360,000 a 360,000
Cuando el TNC posiciona automáticamente los ejes giratorios, se
pueden programar los siguientes parámetros
U ¿Avance? F= : Velocidad de desplazamiento del eje
giratorio en el posicionamiento automático. Campo
de introducción 0 a 99999,999
U ¿Distancia de seguridad ? (valor incremental): El TNC
posiciona el cabezal basculante de forma que no varie
demasiado la posición causada por la prolongación de
la herramienta según la distancia de seguridad, en
relación a la pieza. Campo de introducción 0 a
99999,9999
Anulación
Para anular los ángulos de la inclinación, se define de nuevo el ciclo
INCLINACIÓN DEL PLANO DE MECANIZADO y se introduce 0° en
todos los ejes giratorios. A continuación se define de nuevo el ciclo
PLANO DE MECANIZADO INCLINADO, y se confirma la pregunta del
diálogo con la tecla NO ENT. De esta forma se desactiva la función.
Z S
S
S-S
X
B
Y
X
C
¡Atención: Peligro de colisión!
Es importante que la distancia de seguridad en el ciclo 19
no se refiere al borde superior de la herramienta (como es
el caso en los ciclos de mecanizado) sino al punto de
referencia activo.
