HEIDENHAIN iTNC 530 167
5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO: G257)
5.7 ISLA CIRCULAR (ciclo 257,
DIN/ISO: G257)
Desarrollo del ciclo

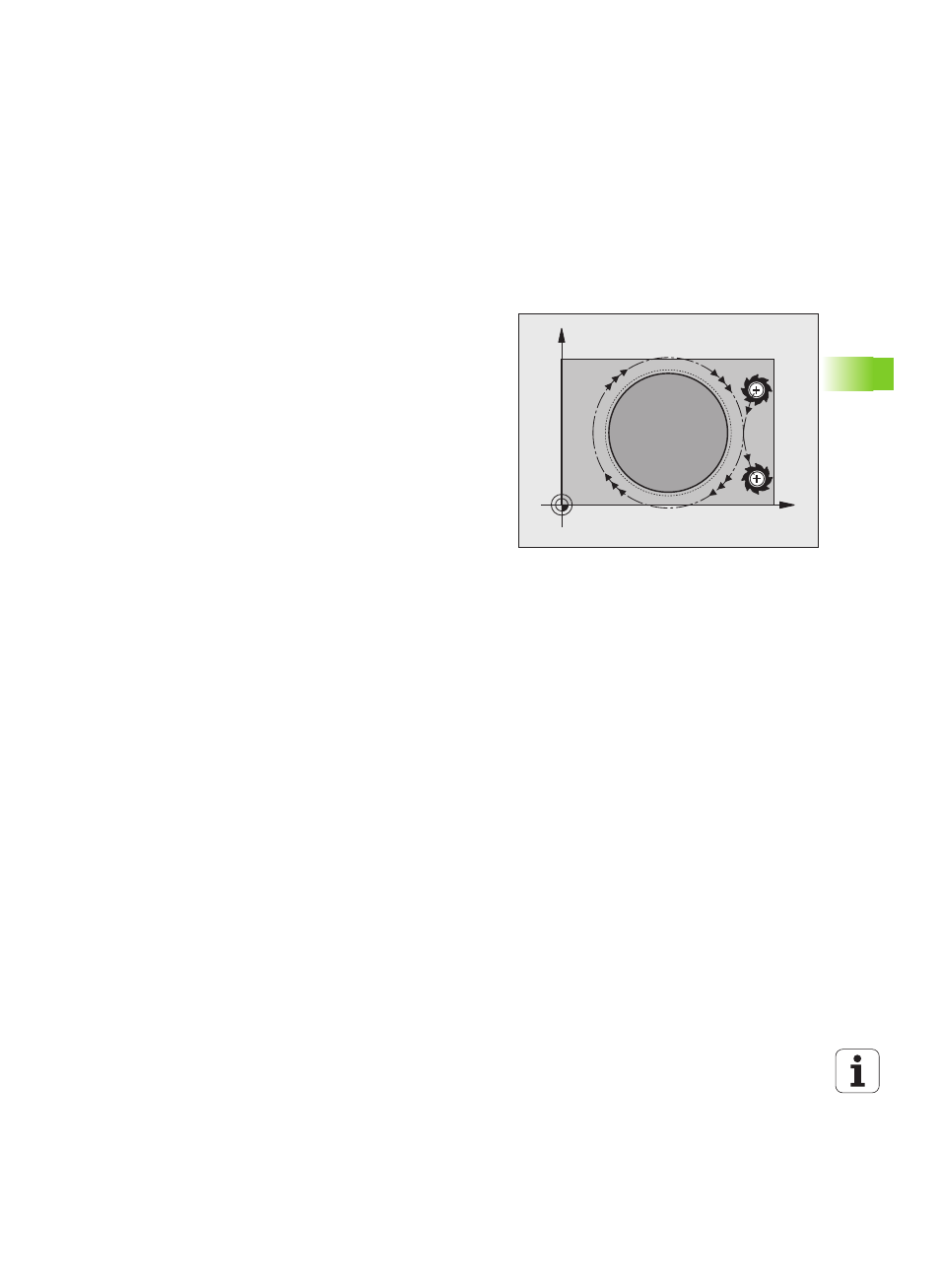

Con el ciclo 257 Isla circular es posible mecanizar una isla circular. Si
el diámetro de la pieza en bruto es mayor que el incremento lateral
máximo permitido, entonces el TNC realiza varios incrementos
laterales hasta alcanzar el diámetro de la pieza acabada.
1 La herramienta parte de la posición inicial del ciclo (centro de la isla)
en dirección positiva X a la posición inicial del mecanizado de la isla.
2 En el caso de que la hta. esté sobre la 2ª distancia de seguridad, el
TNC desplaza la hta. en marcha rápida FMAX a la distancia de
seguridad y desde allí, con avance de profundización a la primera
profundidad de paso
3 A continuación, la herramienta se aproxima tangencialmente y en
un movimiento espiral al contorno de la isla y después fresa una
vuelta.
4 Si no se puede alcanzar el diámetro de la pieza acabada en una
vuelta, el TNC profundiza en un movimiento espiral hasta obtener
el diámetro de la pieza acabada. Con ello, el TNC tiene en cuenta
el diámetro de la pieza en bruto, el diámetro de la pieza acabada y
la profundización lateral permitida.
5 El TNC retira la herramienta del contorno en una trayectoria de
forma espiral
6 Si se requieren varias profundizaciones, la nueva profundización se
realiza en el punto más próximo al movimiento de retirada
7 Este proceso se repite, hasta que se alcanza la profundidad de la
isla programada
8 Al final del ciclo y después de la retirada en forma espiral, el TNC
posiciona la herramienta en el eje de la herramienta a la segunda
altura segura definida en el ciclo y a continuación en el centro de la
cajera.
X
Y
