512 Ciclos de palpación: Medir herramientas automáticamente
1
9
.1 Nociones básicas
Ejemplos de valores para modelos normales de herramienta

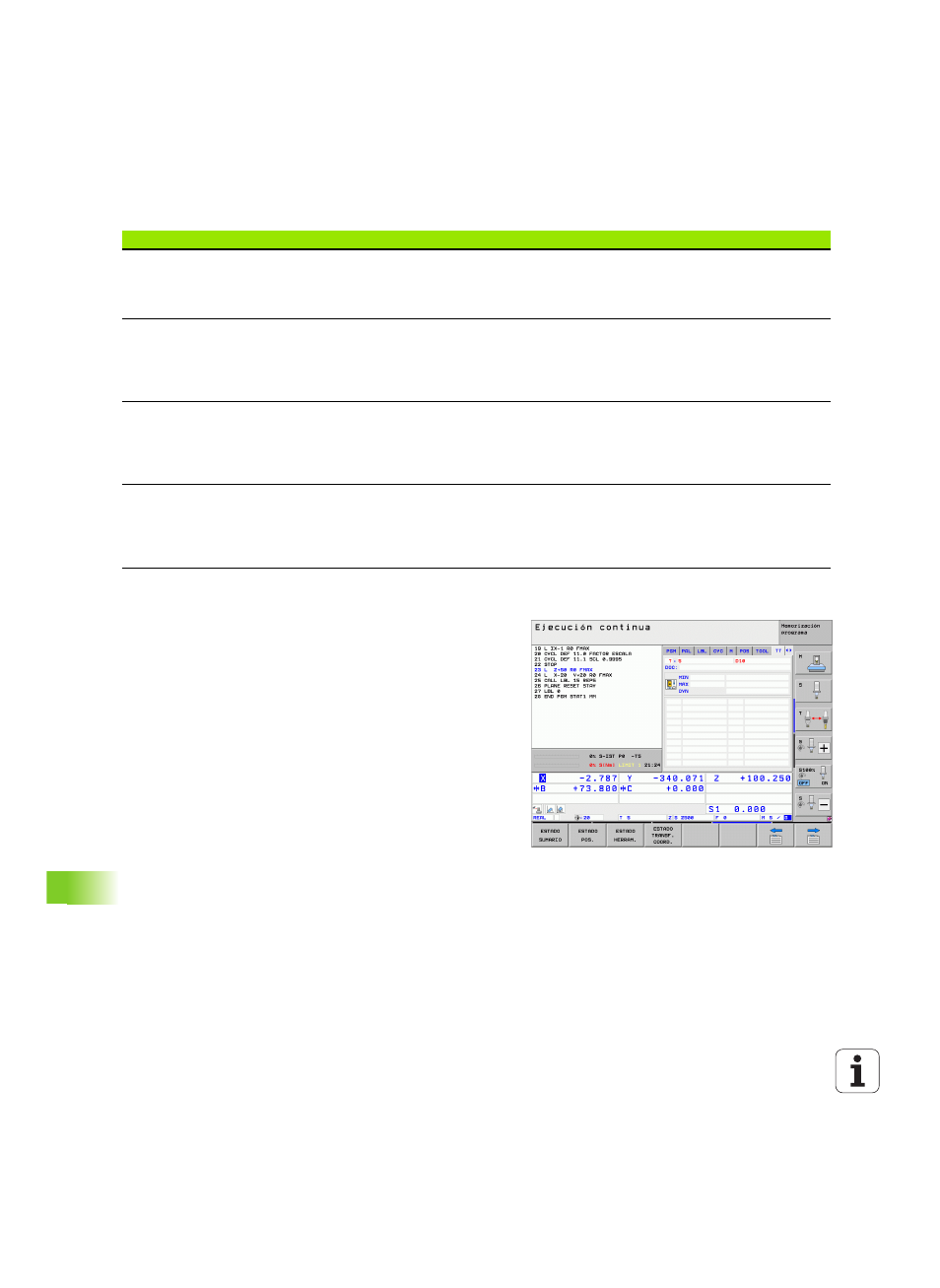

Visualizar resultados de medición
En la visualización adicional de estados pueden mostrarse los
resultados de medición de la herramienta (en los modos de
funcionamiento de Máquina). El TNC visualiza a la izquierda el
programa y a la derecha los resultados de medición. Los valores de
medición que sobrepasan la tolerancia de desgaste admisible se
caracterizan con un "*" y los valores que sobrepasan la tolerancia de
rotura admisible con una "B".
Tipo de herramienta CUT TT:R-OFFS TT:L-OFFS
Taladro – (sin función) 0 (no es necesaria la
desviación, ya que la punta de
la herramienta debe ser
medida)
Fresado de cilindro con
diámetro<19 mm 4 (4 cuchillas) 0 (no es necesaria la
desviación , ya que el
diámetro de la herramienta es
menor que el diámetro del
disco del TT) 0 (no es necesaria la
desviación adicional en la
calibración del radio. La
desviación se usa de
MP6530)
Fresado de cilindro con
diámetro>19 mm 4 (4 cuchillas) R (es necesaria la desviación ,
ya que el diámetro de la
herramienta es mayor que el
diámetro del disco del TT) 0 (no es necesaria la
desviación adicional en la
calibración del radio. La
desviación se usa de
MP6530)
Fresa esférica 4 (4 cuchillas) 0 (no es necesaria la
desviación, ya que el polo sur
de la esfera debe ser medido) 5 (definir siempre el radio de
la herramienta como
desviación para que el
diámetro no sea medido en
el radio)
