HEIDENHAIN iTNC 530 247
9.1 Ciclos SL con fór
m
ulas de cont
or
no complejas
Definir descripciones del contorno
Con la función DECLARE CONTOUR se le introduce en un programa el
camino para programas, de los cuales el TNC extrae las descripciones
de contorno. Además se puede seleccionar una profundidad
independiente para esta descripción de contorno (función FCL 2):

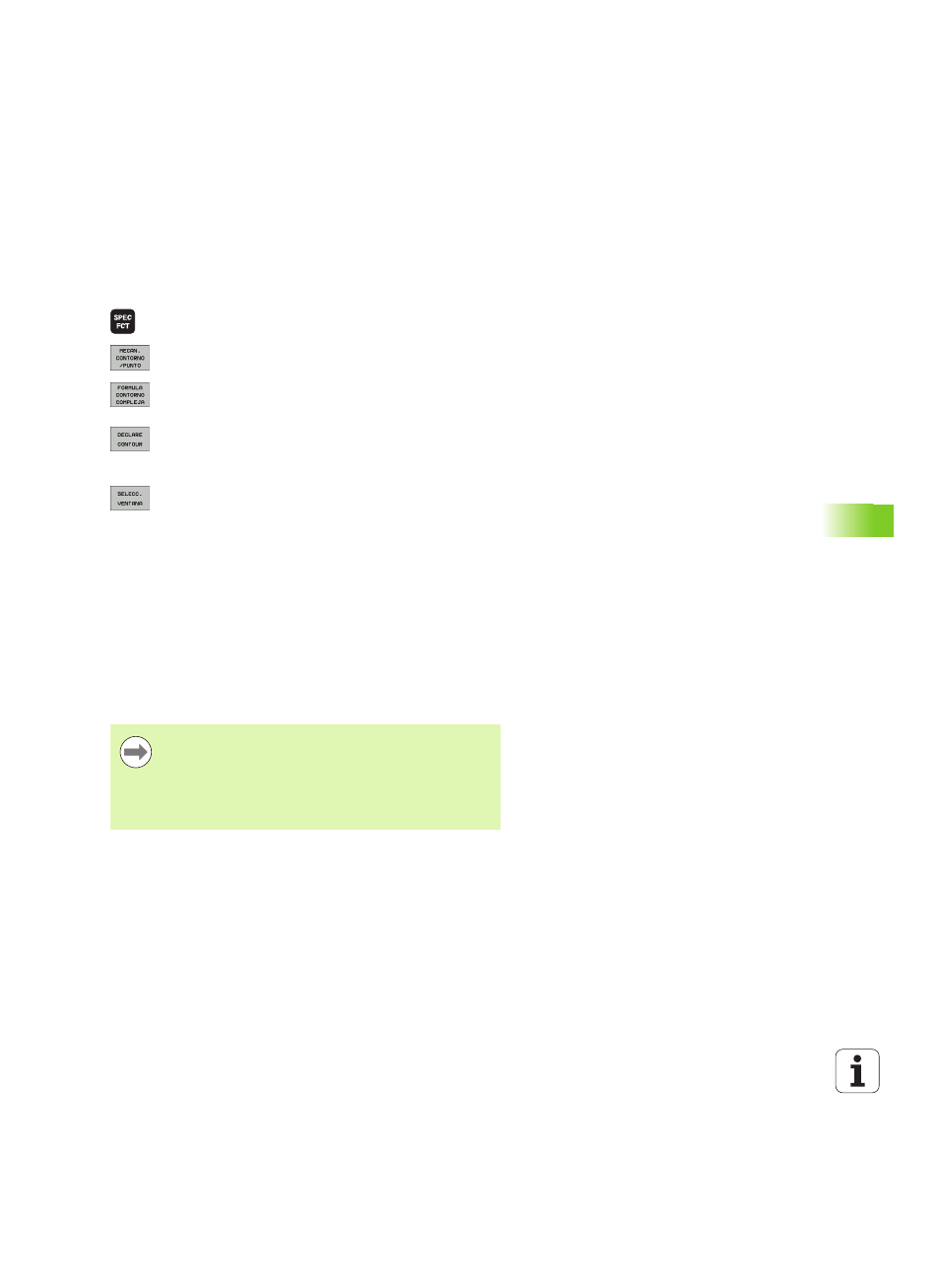

U Visualizar la carátula de softkeys con funciones
especiales
U Seleccionar menú para funciones para mecanizados
de contorno y de puntos
U Seleccionar el menú para fórmula de contorno
compleja
U Pulsar la softkey DECLARE CONTOUR
U Introducir el número para la designación del contorno
QC . Confirmar con la tecla ENT
U Pulsar la softkey VENTANA DE SELECCIÓN. El TNC
muestra una ventana en la cual puede seleccionar el
programa deseado.
U Seleccionar el programa deseado con la descripción
del contorno mediante las teclas de flecha o con un
click del ratón, confirmar con la tecla ENT. El TNC
introduce el nombre completo de la ruta en la frase
DECLARE CONTOUR
.
U definir profundidades independientes para el contorno
seleccionado
U Terminar la función con la tecla END.
Alternativamente podrá introducir el nombre del programa con la
descripción del contorno o la ruta completa del programa
correspondiente directamente mediante el teclado.
Con las designaciones de contorno proporcionadas QC es
posible incluir varios contornos en la fórmula de contorno.
Cuando utilice contornos con profundidades
independientes, deberá asignar a todos los contornos
parciales una profundidad (en caso necesario, asignar
profundidad 0).
