294 Ciclos: Conversiones de coordenadas
1
1
.8 F
A
CT

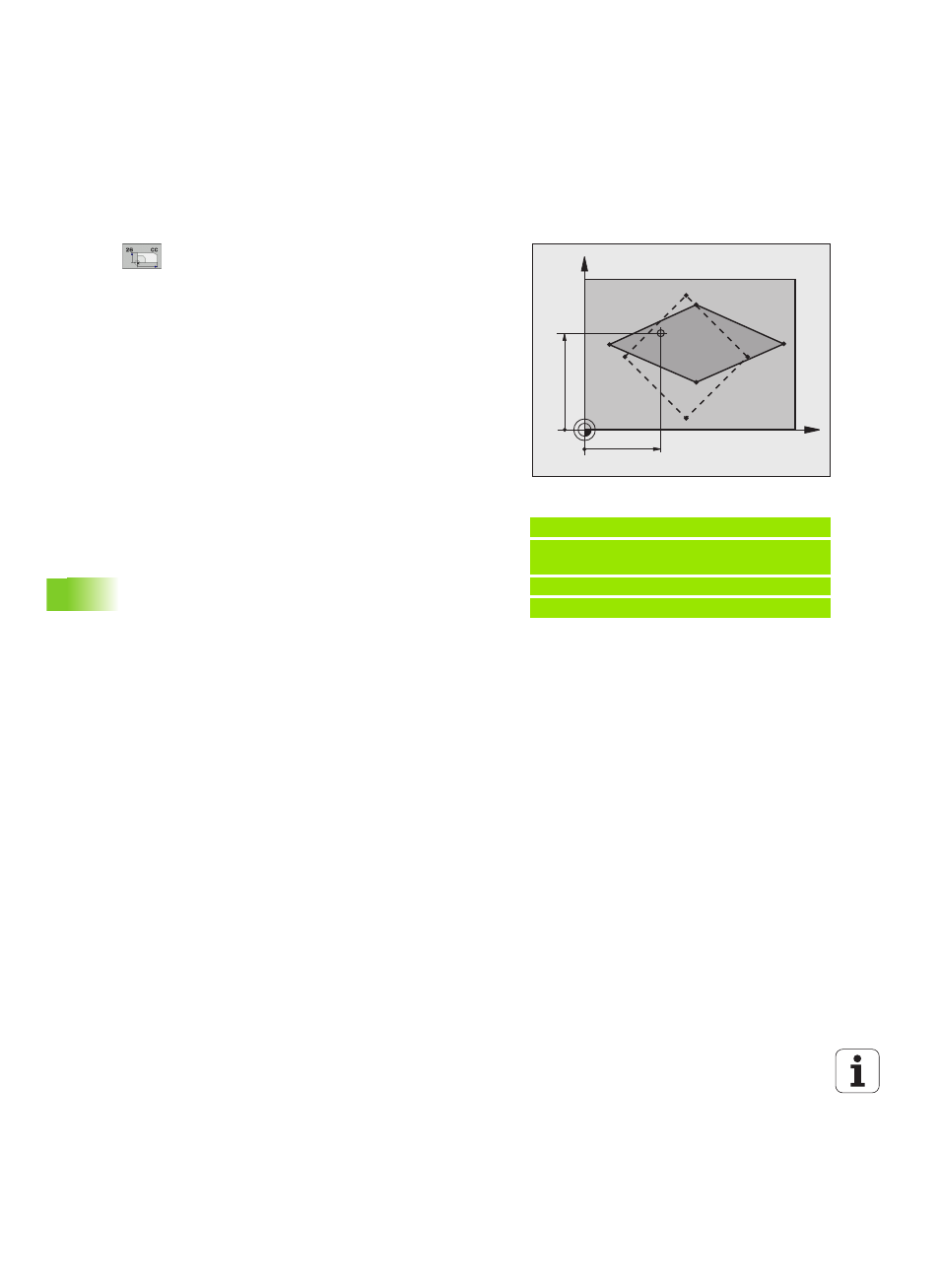

OR DE ESCALA ESPECIFICO DE CAD
A
EJE (ciclo 26)
Parámetros de ciclo
U Eje y factor : Seleccionar Eje(s) de coordenadas con
softkey e introducir factor(es) de la prolongación o
reducción específicas. Campo de introducción
0,000000 a 99,999999
U Coordenadas del centro : Centro de la prolongación o
reducción específica de cada eje. Campo de
introducción -99999,9999 a 99999,9999
Ejemplo: Bloques NC
25 CALL LBL 1
26 CYCL DEF 26,0 FACTOR DE ESCALA ESPEC. DE
CADA EJE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
15
X
Y
20
CC
