HEIDENHAIN iTNC 530 359
15.2 PUNT
O DE REFERENCIA CENTR
O
RANURA (ciclo 408, DIN/ISO: G408,
F
unción-3 FCL)
15.2 PUNTO DE REFERENCIA
CENTRO RANURA (ciclo 408,
DIN/ISO: G408, Función-3 FCL)
Desarrollo del ciclo

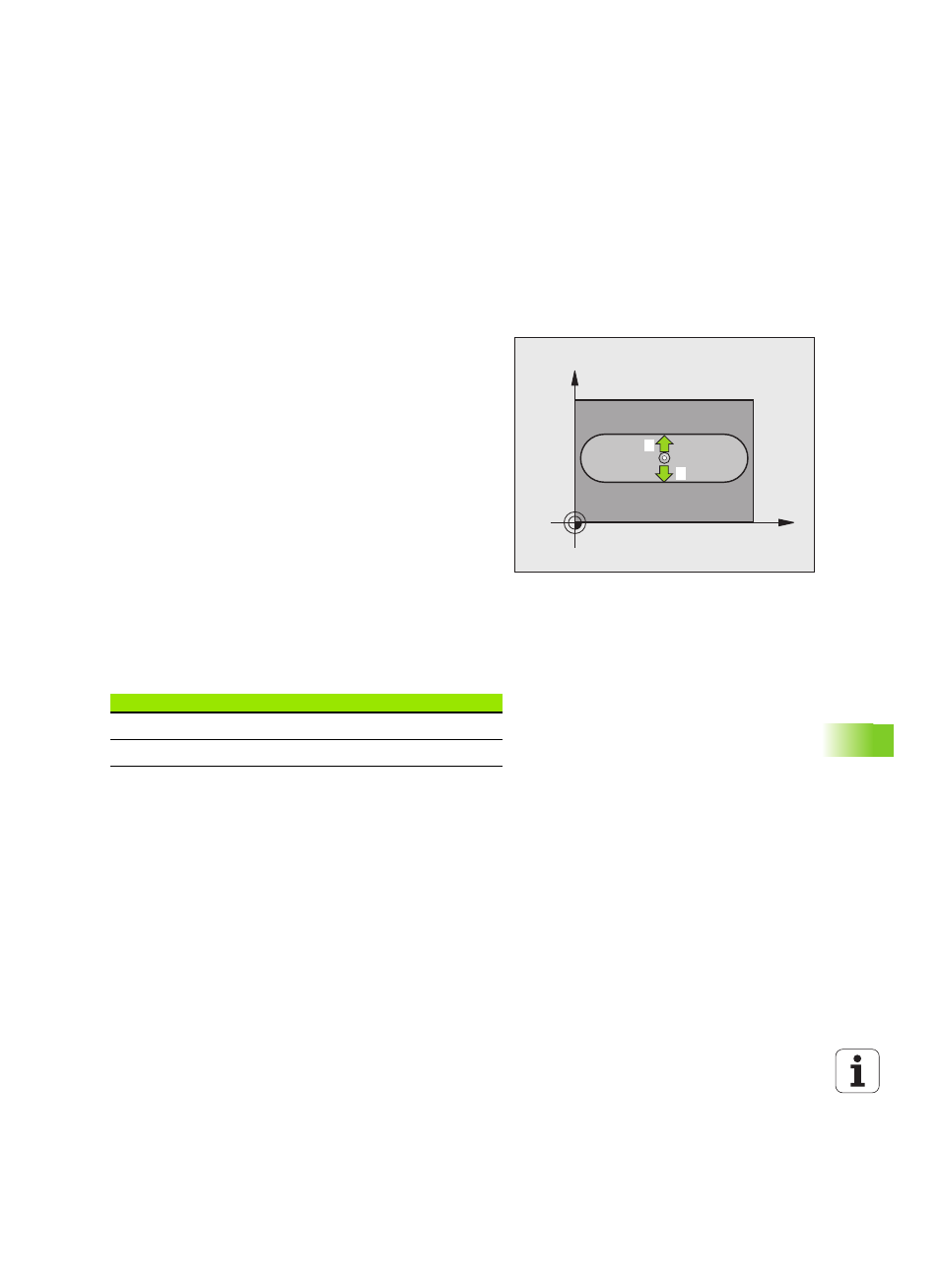

El ciclo de palpación 408 determina el punto central de una ranura y fija
este punto central como punto de referencia. Si se desea, el TNC
también puede escribir el punto central en una tabla de puntos cero o
en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 332 hacia el punto de palpación
1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 358 y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
5 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
Nº de parámetro Significado
Q166 Valor actual del ancho de ranura medido
Q157 Valor real posición eje central
