HEIDENHAIN iTNC 530 353
14.7 Ajust
e
de la posición inclinada de la pieza mediant
e
el eje C (ciclo 405,
DIN/ISO: G405)

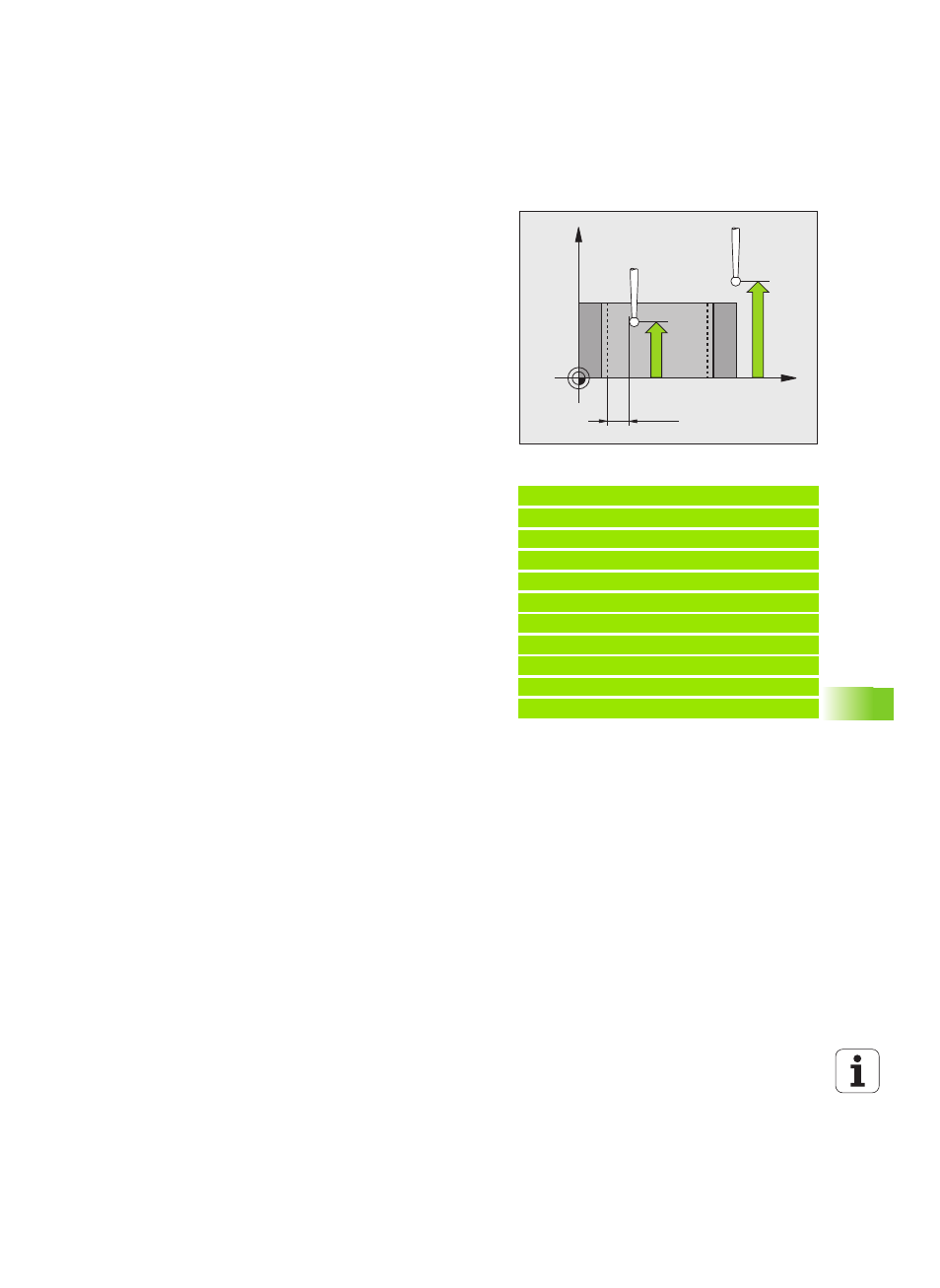

U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 a 99999.9999 alternativo
PREDEF
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 bis
99999,9999 alternativo PREDEF
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
U Fijar cero después del ajuste de Q337: Determinar
si el TNC debe fijar la visualización del eje C a cero o
si se debe escribir la desviación angular en la columna
C de la tabla de puntos cero:
0: Fijar la visualización del eje C a 0
>0: Escribir la desviación angular medida con el signo
correcto en la tabla de puntos cero. Nº de línea = valor
de Q337. Si ya está registrado un desplazamiento C
en la tabla de puntos cero, el TNC suma el desvío
angular medido con el signo correcto
Ejemplo: Bloques NC
5 TCH PROBE 405 ROT MEDIANTE EJE C
Q321=+50 ;CENTRO 1ER. EJE
Q322=+50 ;CENTRO 2º EJE
Q262=10 ;DIÁMETRO NOMINAL
Q325=+0 ;ÁNGULO INICIAL
Q247=90 ;PASO ANGULAR
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DISTANCIA DE SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q337=0 ;FIJAR A CERO
X
Z
Q261
Q260
MP6140
+
Q320
