MEDIR EXTERIOR ISLA (ciclo
426, DIN/ISO: G426)
16.10 MEDIR EXTERIOR ISLA
(ciclo 426, DIN/ISO: G426)

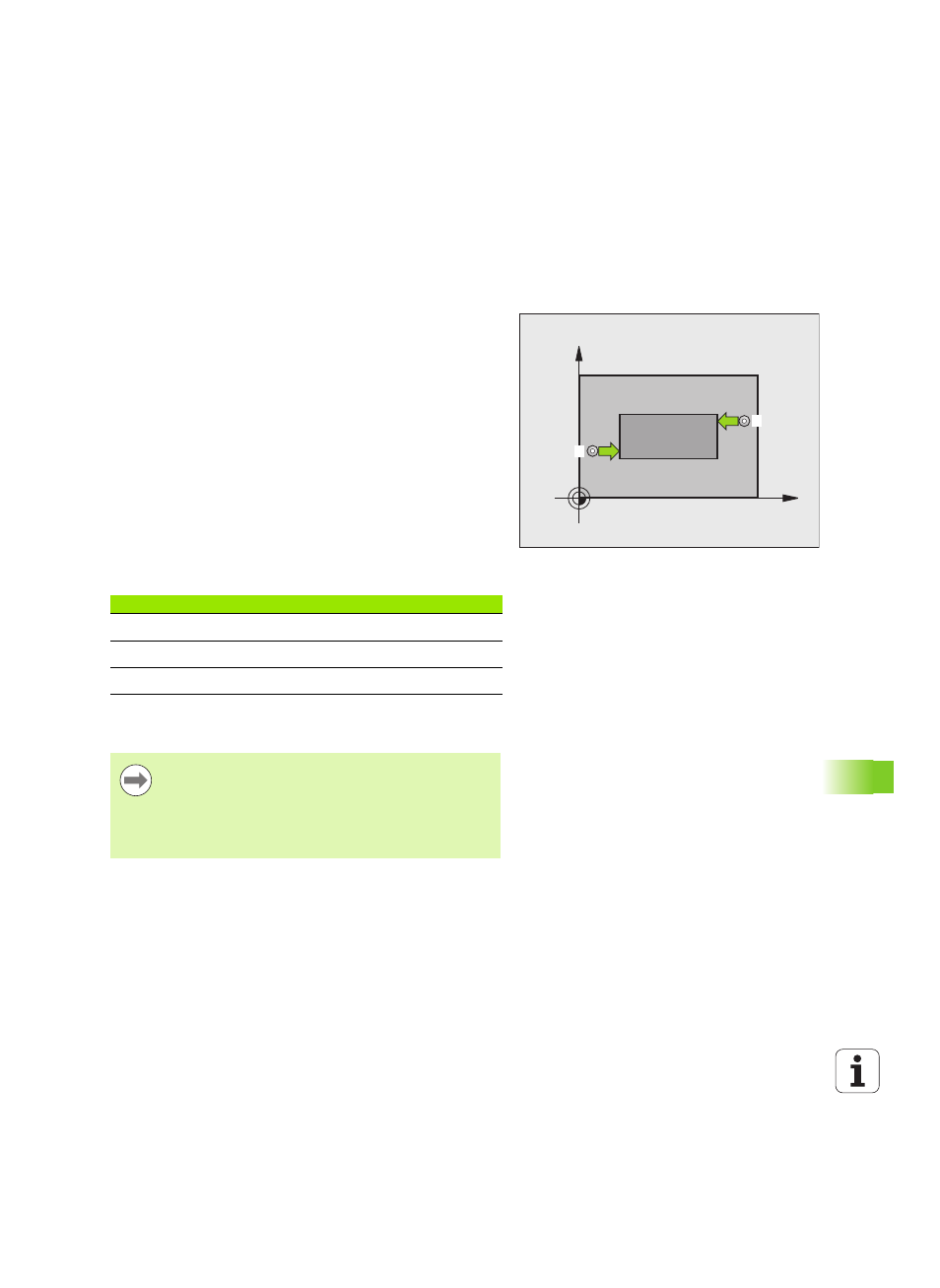

Desarrollo del ciclo
El ciclo de palpación 426 calcula la posición y la anchura de una isla. Si
se han definido los valores de tolerancia correspondientes en el ciclo,
el TNC realiza una comparación del valor nominal y el real y memoriza
la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 332 hacia el punto de palpación
1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en MP6140
2 A continuación, el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120). 1. Palpación siempre en la dirección
negativa del eje programado
3 Después el palpador se desplaza al siguiente punto de palpación y
ejecuta el segundo proceso de palpación
4 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
¡Tener en cuenta durante la programación!
X
Y
1
2
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Asegurarse de que la primera medición siempre se
efectue en la dirección negativa del eje de medición
seleccionado. Definir de manera correspondiente Q263 y
Q264
.
