Fronius Selectiva Plus (one-phase) - Manual (Página 99)

3
SV

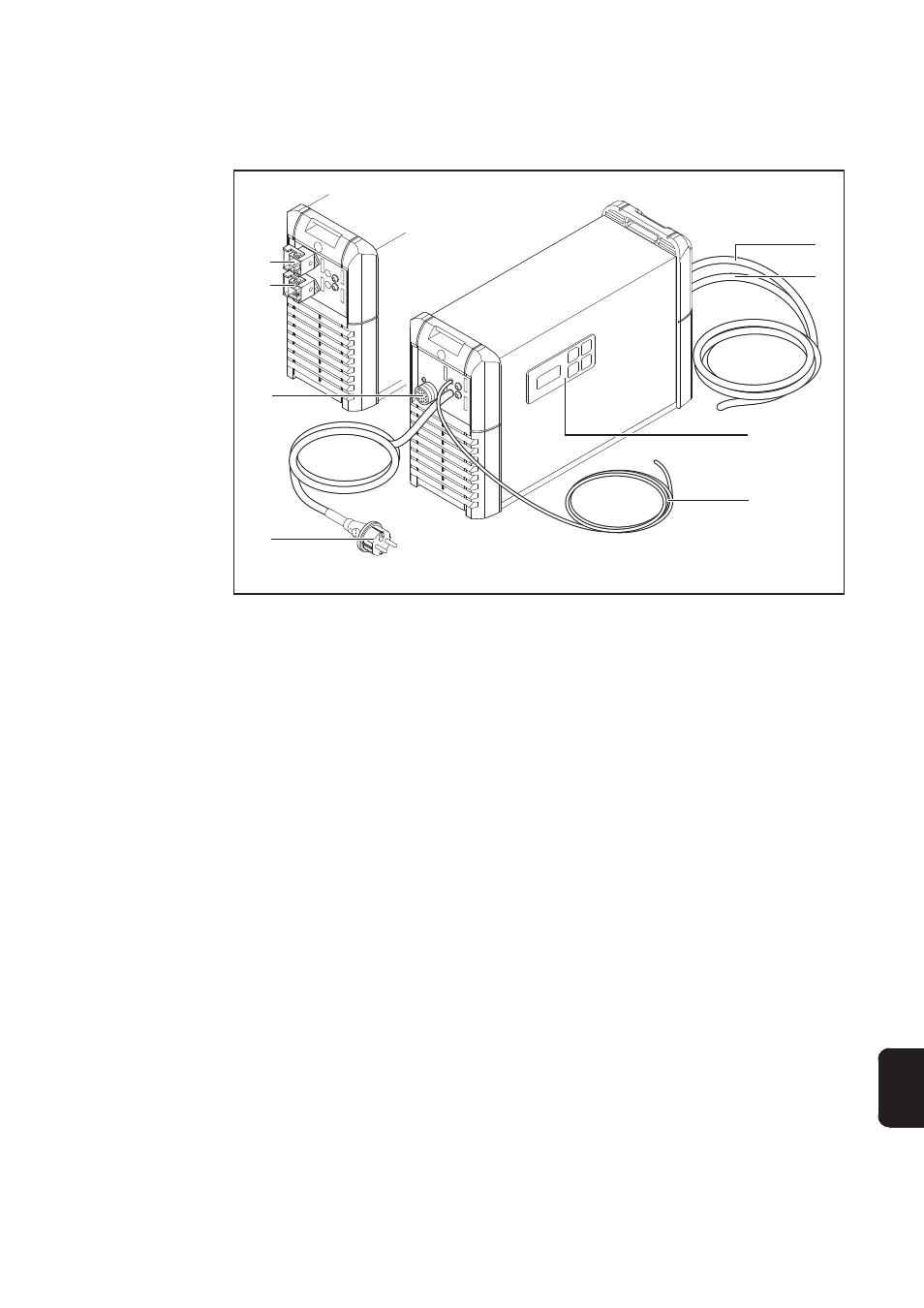

Fig. 1 Manöverpanel och anslutningar på framsidan
(4)
(1)
(3)
Manöverelement och anslutningar
Manöverelement
och anslutningar
(1) Nätkabel / nätkontakt
(2) Anslutningskontakt LocalNet för alternativet fjärrkontroll
(3) (-) laddkabel
(4) (+) laddkabel
(5) Multifunktionspanel med integrerad display och folieknappsats
(6) Styrkablar för alternativet startskydd
(X6)6-polig anslutningskontakt för alternativet
- trycksensor elektrolytcirkulation
- alternativ ackumulerat fel potentialfri
- externt stopp
(X7)5-polig anslutningskontakt för alternativ
- Aquamatic / laddningsslut / ackumulerat fel
- strömförsörjning elektrolytcirkulation
(5)
(2)
(X6)
(X7)
(6)
