Elementos de manejo y conexiones

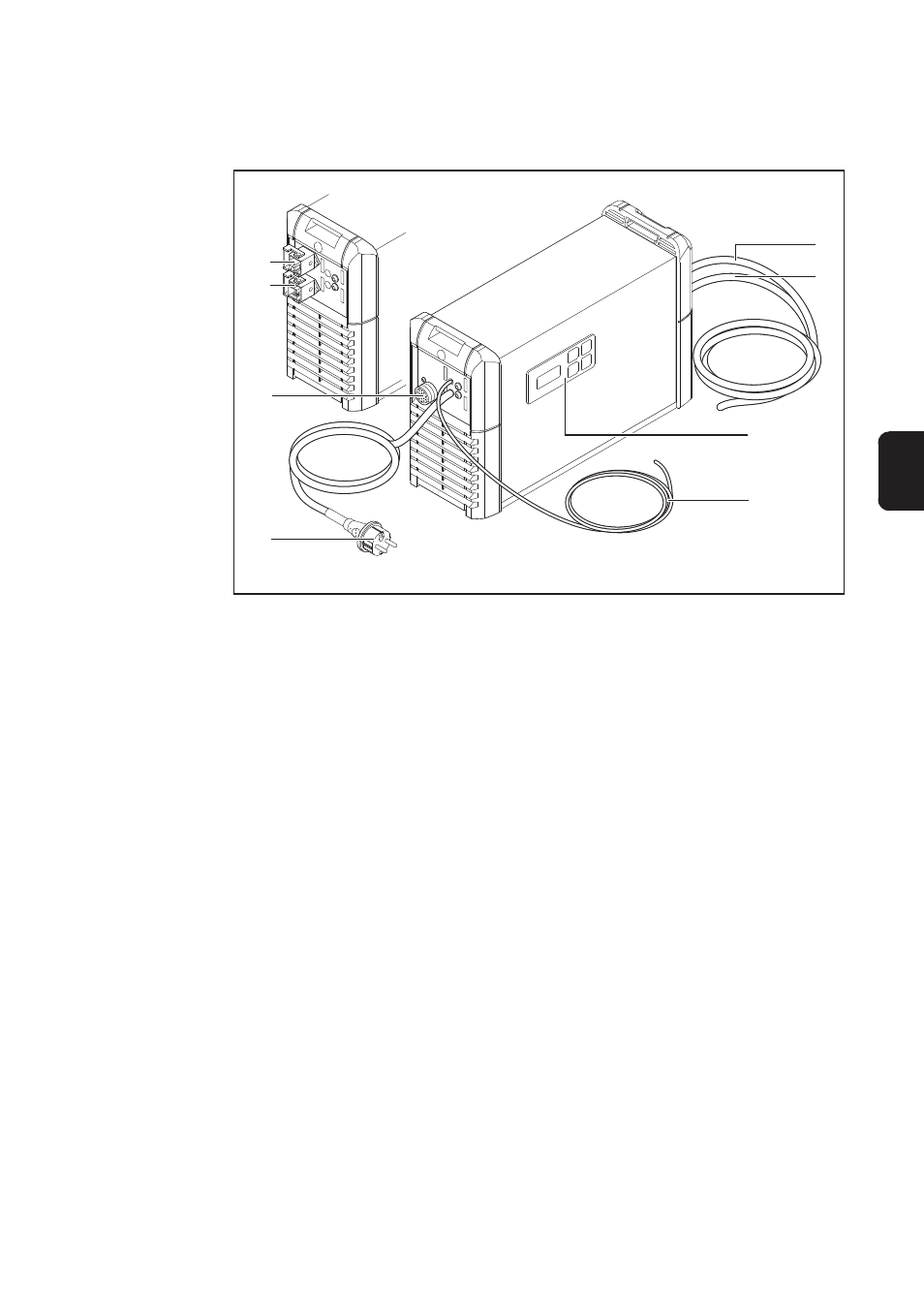

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(4)
(1)
(3)
Elementos de
manejo y conexi-
ones
(1) Cable de red/clavija para la red
(2) Zócalo de conexión LocalNet con la opción de indicación a distancia
(3) Cable de carga (-)
(4) Cable de carga (+)
(5) Panel multifuncional con pantalla integrada y teclado de lámina
(6) Cables de control para la opción de protección contra arranque
(X6)Zócalo de conexión de seis polos con la opción
- Recirculación de electrolito transmisor de presión
- Opción error común libre de potencial
- Parada externa
(X7) Zócalo de conexión de cinco polos con la opción
- Aquamatic/final de carga/error común
- Recirculación de electrolito alimentación de corriente
(5)
(2)
(X6)
(X7)
(6)
