9
ES
Opción error
común libre de
potencial
(1) (2) X 6/3
X 6/6
4 A T

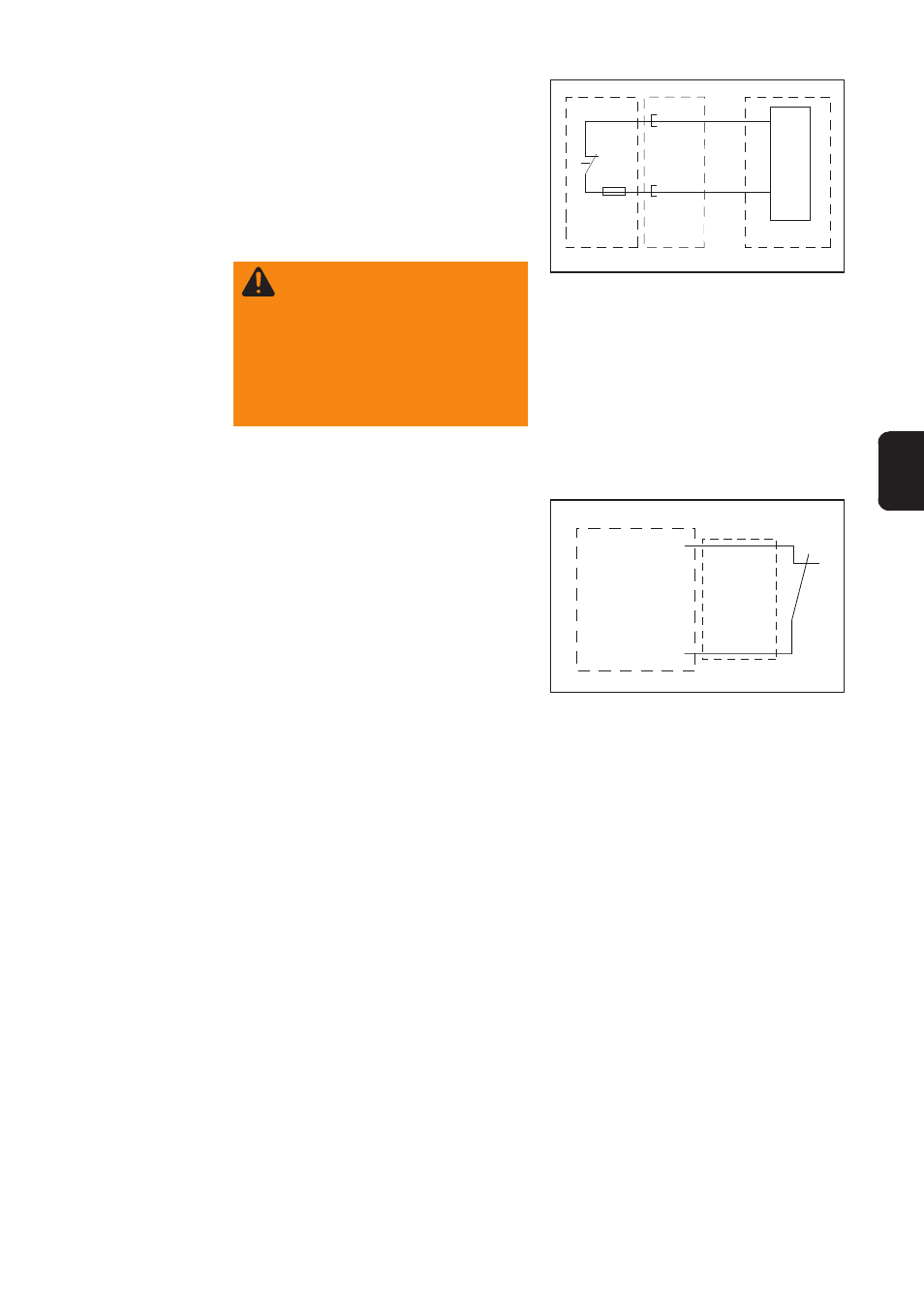

Ilustr. 5 Error común libre de potencial máx. 42 V
AC/DC/4A
La opción de error común libre de poten-
cial se puede utilizar, por ejemplo, para
activar un PLC. En caso de un error
detectado (ERROR) incluido el error 12
(avería de fase) , se abre el contacto
automáticamente.
(1) Cargador
(2) Ejemplo de conexión a un PLC
¡ADVERTENCIA! La clavija o
el zócalo X6 sólo resultan
adecuados para señales de
tensión pequeña de protección
máx. 42 V AC/DC/4A. Ten-
siones mayores pueden provo-
car la destrucción del aparato o
un riesgo
PLC
Opción parada
externa (contacto
piloto) Abriendo la conexión X 6/2 y X 6/5 se
interrumpe el proceso de carga.
(1) Cargador
X 6/2 (marrón)
X 6/5 (azul)
Ilustr. 6 Esquema de conexiones parada externa
(1)
X 6/2
X 6/5
