4

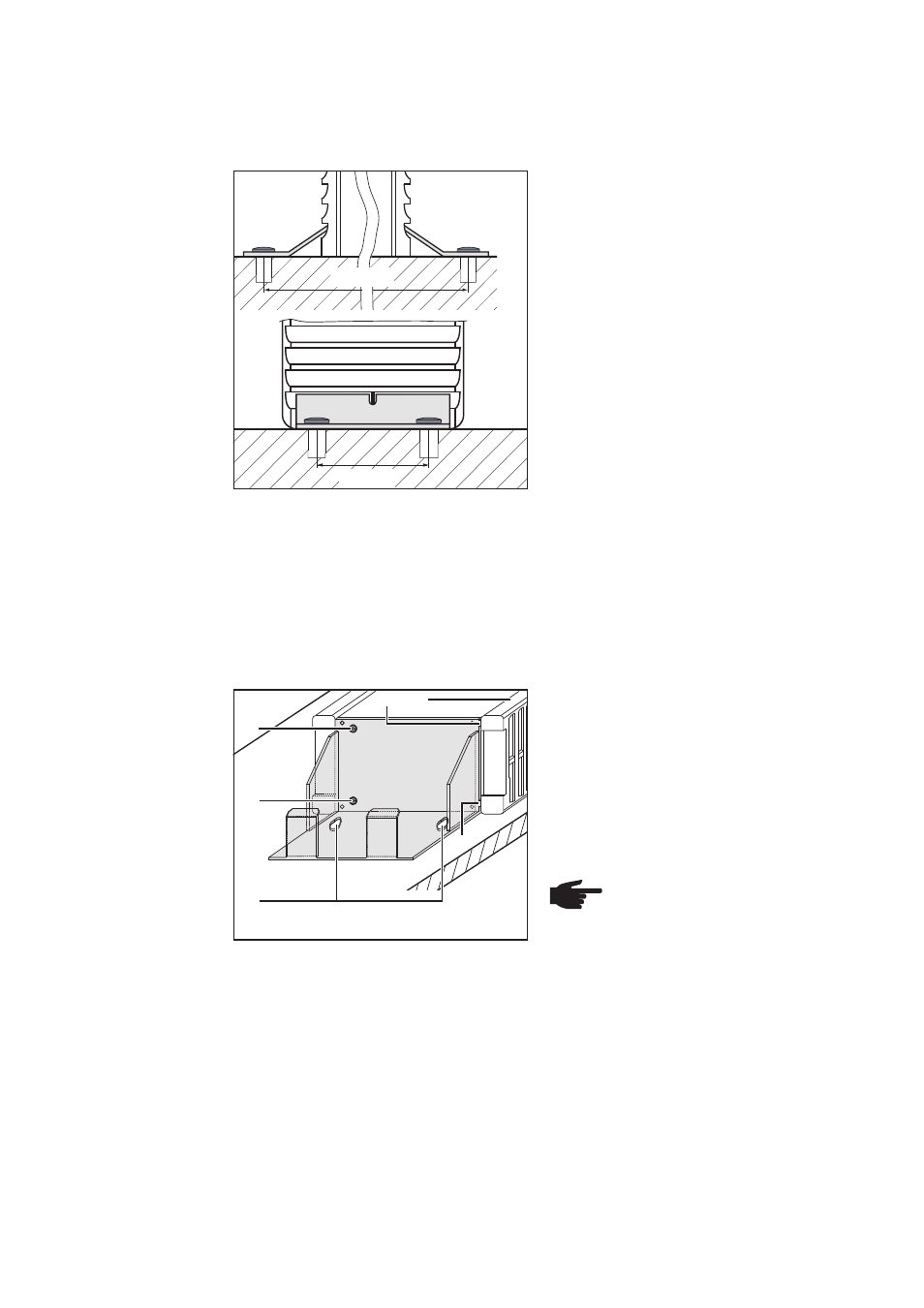

Kuva 2 Lattia-asennus
370 mm
42 mm
Asenna akkulaturi seinään lisävarusteena
saatavalla seinäkiinnikkeellä:
1.
Aseta akkulaturi seinäkiinnikkeeseen
työntämällä seinäkiinnikkeen nokka
(1) muovikotelon (2) etuosan rakoon.
2. Kiinnitä akkulaturi kahdella tuotteen
mukana toimitetulla ruuvilla (3)
(halkaisija 3,5 x 9,5 mm) seinäkiinnik-
keeseen.
HUOMIO! Huomioi seinäkiinni-
tyksessä laitteen paino. Kiinnityk-
sen saa tehdä ainoastaan
seinään, joka kestää tämän
painon.
3. Asenna seinäkiinnike seinään sopi-
villa ruuvitulpilla ja ruuveilla kiinnik-
keen aukoista (4).
(3)
(3)
(4)
(2) (1)
(1)
Asennusvaihtoehdot
Lattia-asennus Asenna akkulaturi lattiaan lisävarusteena
saatavilla asennuskulmilla:
1.
Aseta asennuskulma akkulaturin etu-
ja takapuolella tuuletusritilän vasem-
malle ja oikealle puolelle.
2. Merkitse asennuspintaan reikien
paikat (ks. etäisyydet kuvasta).
3. Poraa reiät.
4. Valitse ruuvit (halkaisija 5 mm)
akkulaturin kiinnitystä varten asennu-
spinnan rakenteen mukaan.
5. Kiinnitä akkulaturi asennuskulmien ja
ruuvien (kaksi kuhunkin kulmaan)
avulla asennuspintaan.
Kuva 3 Seinäasennus
Seinäasennus
Tärkeää! Säilytä vähimmäisetäisyydet ilmanvaihdon vuoksi.Huolehdi riittävästä raitisil-
man syötöstä. Jätä jäähdytyskanavien vasemmalle ja oikealle puolelle vähintään 50
mm:n suuruinen rako riittävän raitisilman syötön takaamiseksi. Vähimmäisetäi-
syydet
