4

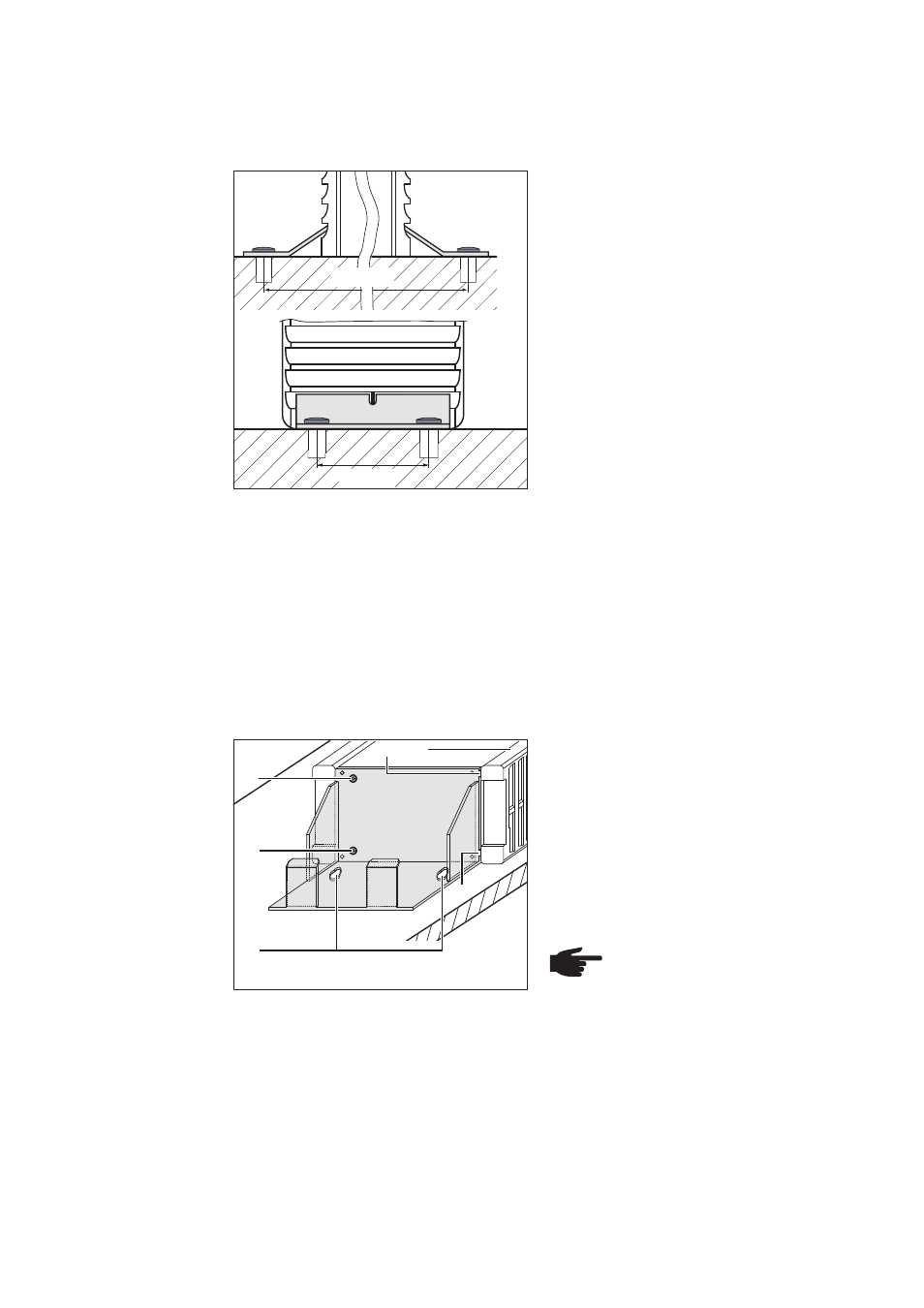

Ilustr. 2 Montaje sobre suelo
370 mm
42 mm
Montar el cargador en la pared con el
soporte mural opcionalmente disponible:
1.
Colocar el cargador sobre el soporte
mural (introducir el saliente (1) en la
ranura del soporte mural del lado
frontal de plástico (2))
2. Fijar el cargador por medio de los
dos tornillos suministrados adjunto
(3) (diámetro 3,5 x 9,5 mm) en el
soporte mural
¡OBSERVACIÓN! En caso de
fijación en la pared se debe tener
en cuenta el peso del aparato. La
fijación sólo se debe realizar en
una pared adecuada a tal fin.
3. El montaje del soporte mural se
realiza mediante unos tacos y tornil-
los adecuados en los recortes (4)
(3)
(3)
(4)
(2) (1)
(1)
Posibilidades de montaje
Opción montaje
sobre suelo Montar el cargador en el suelo con las
escuadras de montaje opcionalmente
disponibles.
1.
En el lado frontal y posterior del
cargador se deben introducir las
escuadras de montaje en cada caso
a la izquierda y derecha de la rejilla
de ventilación del cargador
2. Marcar los taladros en la superficie
de montaje prevista (distancias según
la ilustración)
3. Realizar los taladros
4. Según las características de la
superficie de montaje se deben
seleccionar unos tornillos adecuados
(diámetro 5 mm) para la fijación del
cargador.
5. Fijar el cargador mediante las escu-
adras de montaje y dos tornillos en
cada caso sobre la superficie de
montaje
Ilustr. 3 Montaje mural
Opción montaje
mural
¡Importante! Mantener las distancias mínimas para la ventilación. Procurar que haya
suficiente alimentación de aire fresco. Para garantizar suficiente aire fresco, mantener
una distancia mínima de 50 mm a la izquierda y derecha de las ranuras de refrigera-
ción. Distancias míni-
mas
