Opzione Erroreco-
nosciuto Potenzi-
ale zero
(1) (2) X 6/3
X 6/6
4 A T

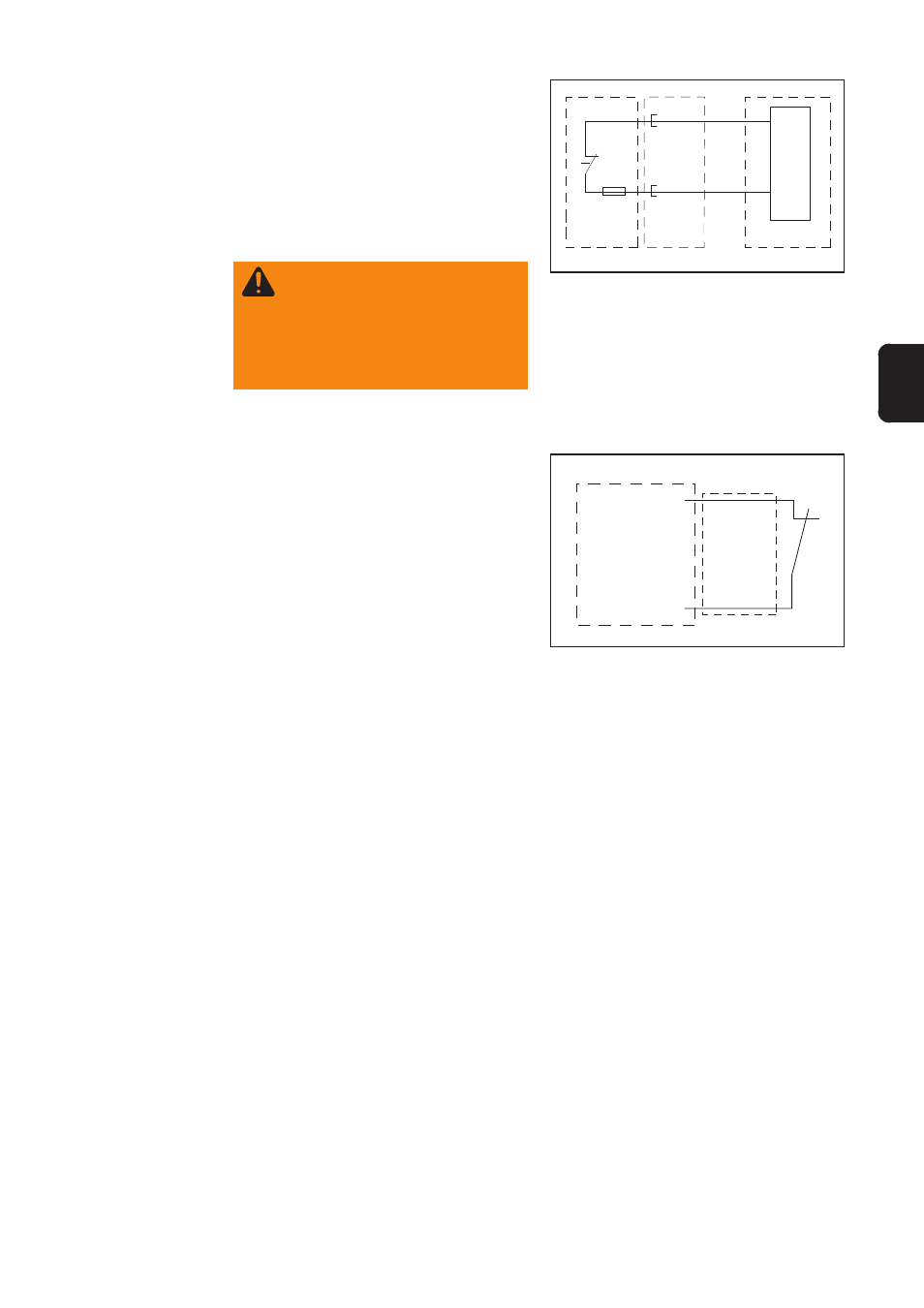

Fig. 5 Errore conosciuto potenziale zero max. 42 V
AC/DC/4A
L’opzione Errore conosciuto Potenziale
zero può essere utilizzata per esempio per
comandare un PLC. A ogni errore riconos-
ciuto (ERROR) compreso l’errore 12
(Avaria nella fase) il contatto si apre
automaticamente.
(1) Caricabatteria
(2) Esempio collegamento a PLC
AVVISO! La spina/presa X6 è
indicata solo per segnali di
tensione max. 42 V AC/DC/4A.
Tensioni maggiori possono
comportare la distruzione
dell’apparecchio o rischi elettrici.
PLC
Opzione arresto
esterno (contatto
pilota) Aprendo il collegamento X 6/2 e X 6/5 si
interrompe il processo di carica.
(1) Caricabatteria
X 6/2 (marrone)
X 6/5 (blu)
Fig. 6 Schema attacchi arresto esterno
(1)
X 6/2
X 6/5
