4

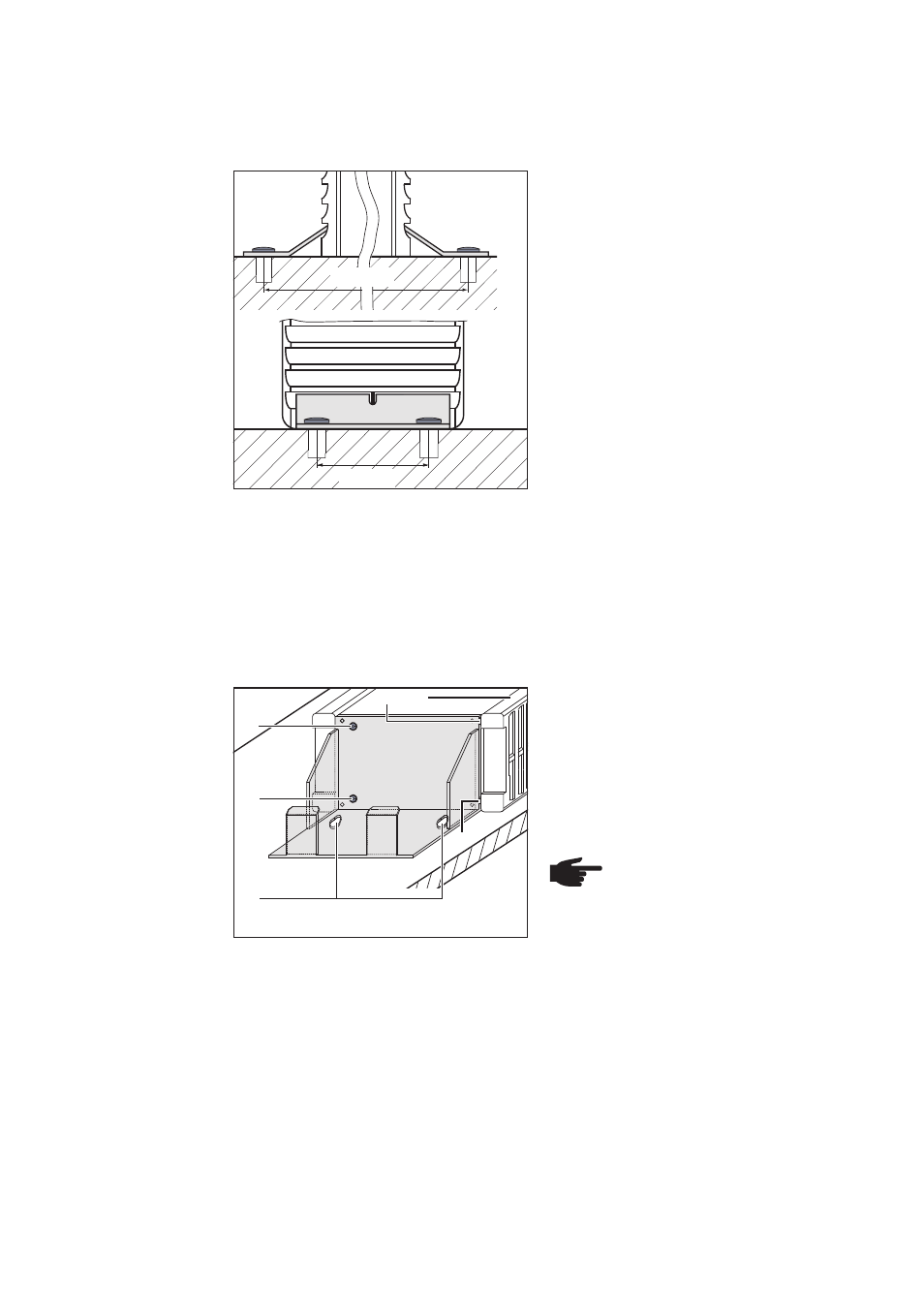

Fig. 2 Golvmontering
370 mm
42 mm
Montera laddaren på väggen med hjälp av
vägghållaren (tillval):
1.
Placera laddaren i vägghållaren.
Skjut in fliken (1) på vägghållaren i
slitsen på plastframsidan (2).
2. Fäst laddaren på vägghållaren med
de två medföljande skruvarna (3),
diameter 3,5 x 9,5 mm.
OBS! När du monterar laddaren
på väggen måste du tänka på
dess vikt. Du får bara montera
laddaren på en vägg som tål
detta.
3. Du monterar vägghållaren med hjälp
av de medföljande pluggarna och
skruvarna i urtagen (4).
(3)
(3)
(4)
(2) (1)
(1)
Monteringsmöjligheter
Montera laddaren på golvet med monte-
ringsvinklarna (tillval):
1.
Placera monteringsvinklarna framtill
och baktill på båda sidorna i ladda-
rens ventilationsöppningar.
2. Märk upp monteringshålen på den
avsedda platsen. Avstånd enligt
bilden.
3. Borra hålen.
4. Använd de skruvar (diameter 5 mm)
som passar för den aktuella monte-
ringsytan när du fäster laddaren.
5. Fäst laddaren med monteringsvin-
klarna och två skruvar i varje på
monteringsytan.
Fig. 3 Väggmontering
Viktigt! Du måste respektera minimiavstånden för ventilationen. Sörj för tillräcklig
ventilation. För att få tillräcklig ventilation måste det till vänster och till höger om ventila-
tionsöppningarna finnas ett fritt utrymme på minst 50 mm. Minimiavstånd
Alternativ vägg-
montering
Alternativ golv-
montering
