4

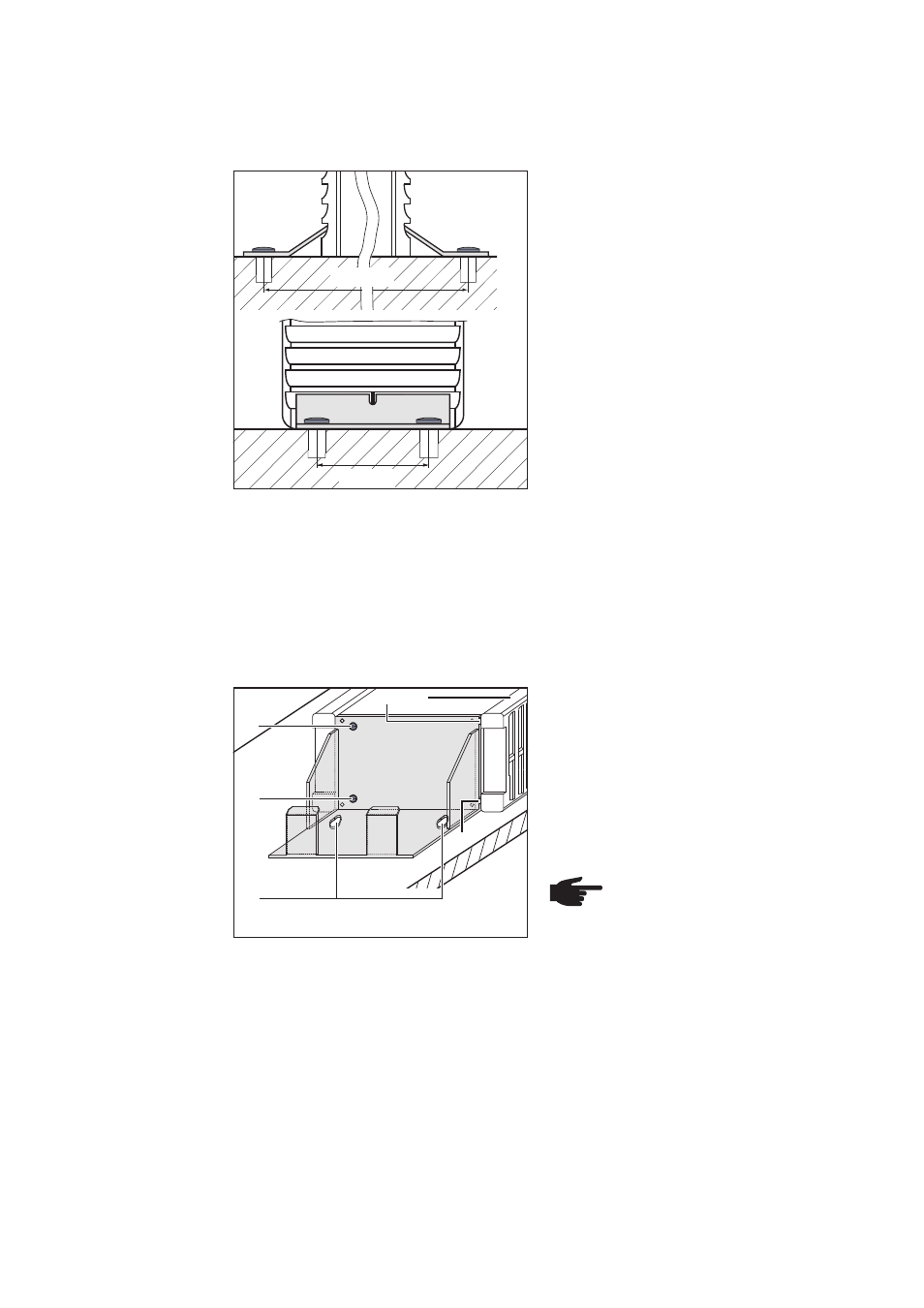

Fig. 2 Montaggio a pavimento
370 mm
42 mm
Montaggio a parete del caricabatteria con
apposito supporto disponibile in opzione:
1.
Agganciare il caricabatteria al sup-
porto da parete (inserire il nasetto (1)
del supporto da parete nella fessura
della parte anteriore di plastica (2)).
2. Fissare il caricabatteria al supporto
da parete con le due viti apposita-
mente fornite (3) (diametro 3,5 x 9,5
mm).
AVVERTENZA! In caso di
fissaggio a parete, prestare
attenzione al peso. È necessario
che il fissaggio venga eseguito
su una parete adeguata.
3. Per montare il supporto da parete, si
utilizzano gli appositi tasselli e viti, da
inserire negli appositi fori (4).
(3)
(3)
(4)
(2) (1)
(1)
Possibilità di montaggio
Opzione montag-
gio a pavimento Montare il caricabatteria a pavimento,
utilizzando gli angoli di montaggio disponi-
bili in opzione:
1.
Applicare gli angoli di montaggio sui
lati anteriore e posteriore del carica-
batteria, a destra e a sinistra della
griglia di aerazione del caricabatteria.
2. Delineare i fori sulla superficie di
montaggio prescelta (distanze come
da illustrazione)
3. Realizzare i fori
4. Scegliere le viti più adatte alle carat-
teristiche della superficie di montag-
gio (diametro 5 mm) per il fissaggio
del caricabatteria
5. Fissare il caricabatteria alla superficie
di montaggio con gli angoli di mon-
taggio, per ognuno dei quali sono
previste due viti.
Fig. 3 Montaggio a parete
Opzione montag-
gio a parete
Importante! Mantenere le distanze minime per l’areazione. Predisporre un’areazione
sufficiente. Per garantire un’areazione sufficiente deve essere osservata, a sinistra e a
destra delle feritoie di raffreddamento, una distanza minima di 50 mm. Distanze minime
