4

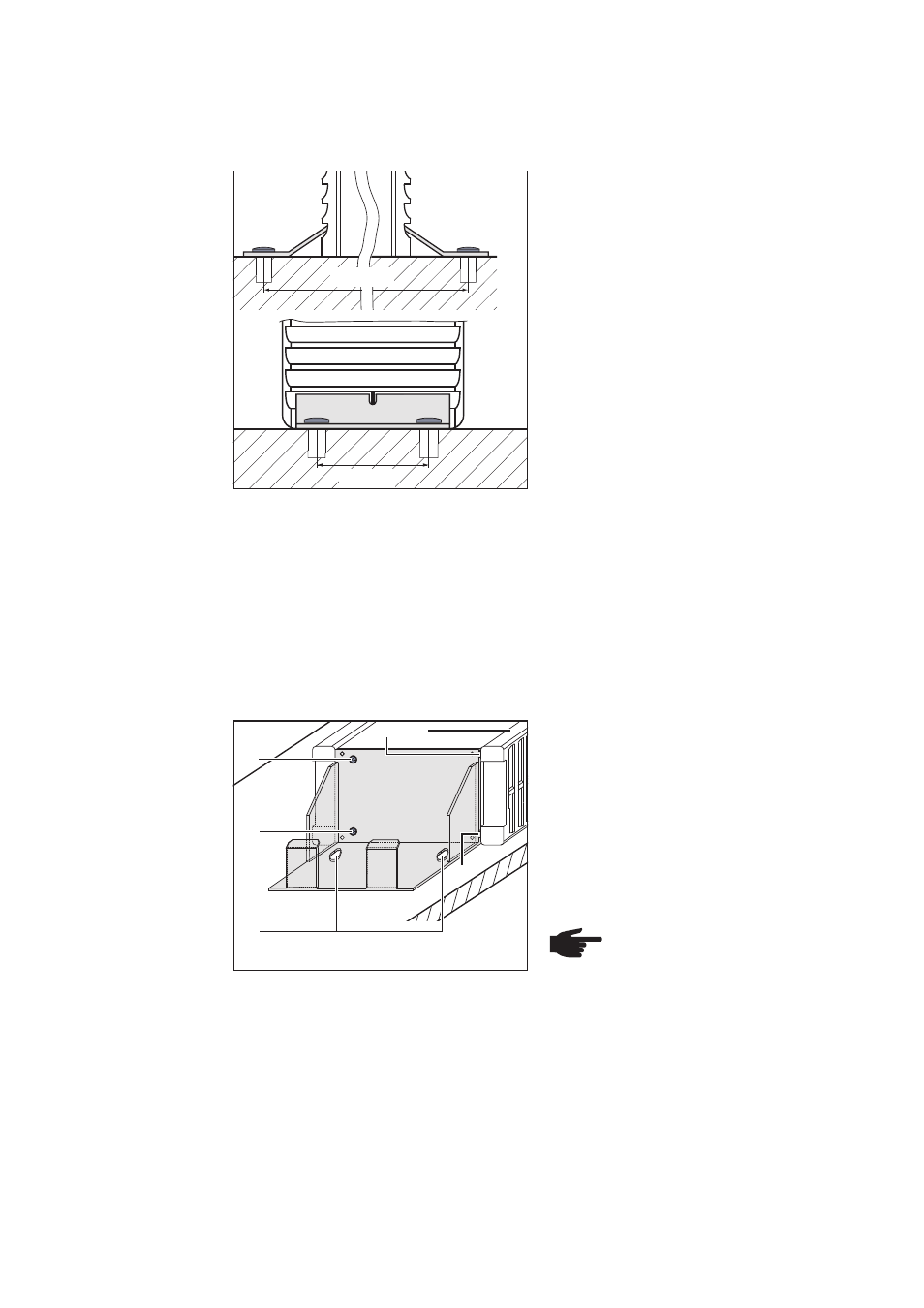

Fig.2 Montagem no chão
370 mm
42 mm
Montar o carregador na parede com o
suporte para parede opcional disponível:
1.
Colocar o carregador no suporte para
parede (inserir a ponta (1) do suporte
para parede na ranhura da parte
anterior de plástico (2))
2. Fixar o carregador ao suporte de
parede com dois dos parafusos
fornecidos (3) (diâmetro 3,5 x 9,5
mm)
NOTA! Ao fixar o aparelho à
parede, ter em atenção o seu
peso. Colocá-lo apenas numa
parede que o consiga suportar.
3. A montagem do suporte para a
parede é efectuada através de
cavilhas e parafusos apropriados,
colocados nos entalhes (4)
(3)
(3)
(4)
(2) (1)
(1)
Possibilidades de montagem
Opção de monta-
gem no chão Montar o carregador no chão com os
suportes de montagem opcionais disponí-
veis:
1.
Na parte anterior e posterior do
carregador, colocar um suporte de
montagem no lado esquerdo e no
lado direito da grelha de ventilação
do carregador
2. Na superfície de montagem prevista,
marcar os locais de perfuração
(distâncias de acordo com a figura)
3. Efectuar as perfurações
4. Consoante a constituição da superfí-
cie de montagem, seleccionar parafu-
sos adequados (diâmetro de 5 mm)
para fixar o carregador
5. Fixar o carregador à superfície de
montagem com os suportes de
montagem e dois parafusos para
cada um
Fig.3 Montagem na parede
Opção de monta-
gem na parede
Importante! Manter os intervalos mínimos para a ventilação. Garantir que a ventilação
é suficiente. Para garantir uma alimentação de ar fresco suficiente considere uma
distância mínima de 50 mm no lado esquerdo e direito nas fendas de ventilação. Intervalos míni-
mos
