9
PT
Opção falha -
coletiva isento de
potencial
(1) (2) X 6/3
X 6/6
4 A T

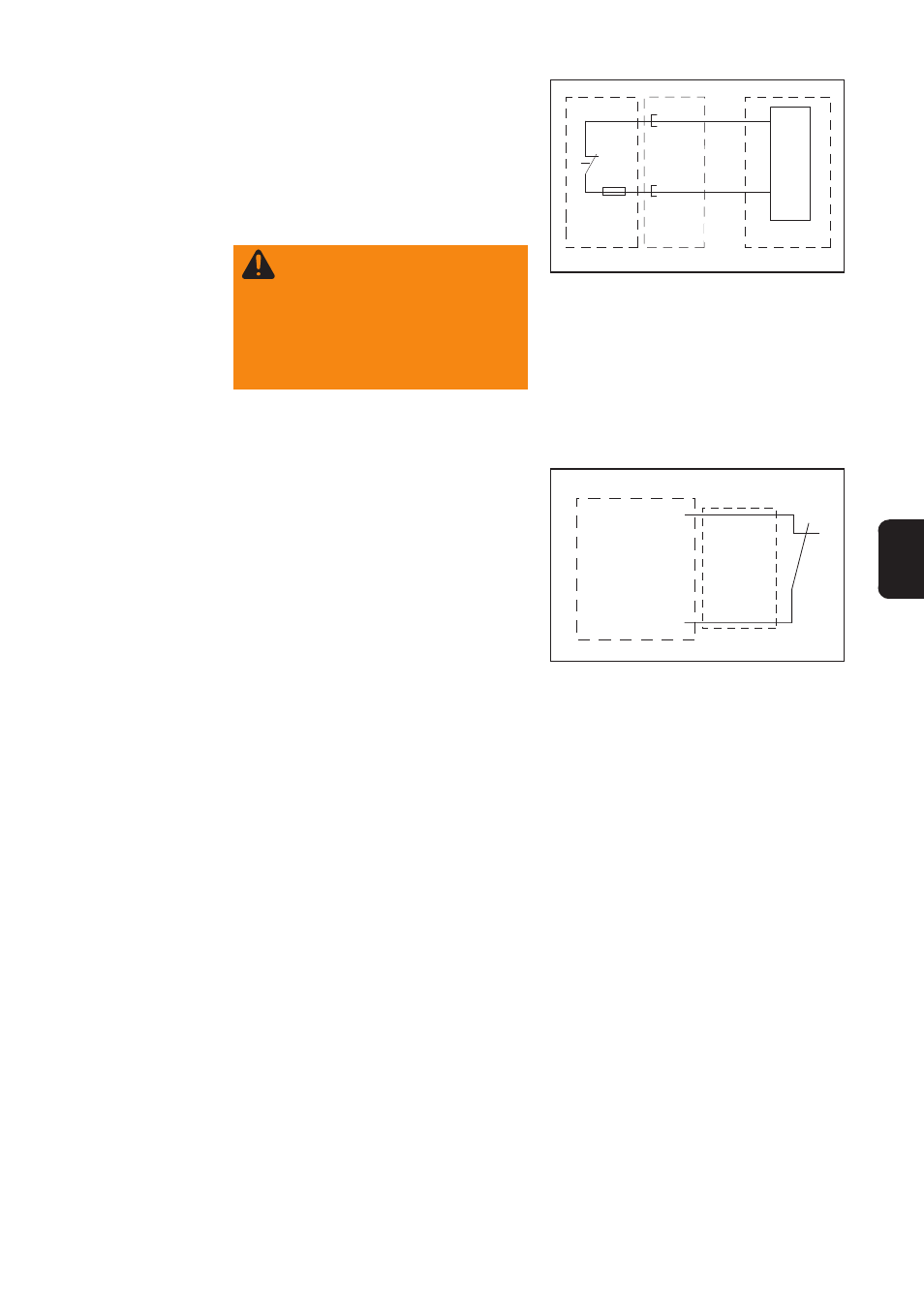

Fig.5 Falha coletiva isento de potencial máx. 42V
CA/CC/4A
A opção falha coletiva pode ser utilizada
para comandar um SPSpor exemplo. Em
cada falha reconhecida (ERROR) inclusive
Error 12 “Falta de fase” o contatose abre
automaticamente.
(1) Carregador
(2) Exemplo de conexão no SPS
ALERTA!Plugue/bucha X6 são
somente adequados para
sinais de baixa tensão de
proteção máx. 42V CA/CC/4A.
Tensões mais altas podem
causar a destruição do aparel-
ho e/ou perigos elétricos.
SPS
Opção parada
externa (contato
piloto) Por abertura da conexão X 6/2 e X 6/5
será interrompido o processo de carrega-
mento.
(1) Carregador de bateria
X 6/2 (marrom)
X 6/5 (azul)
Fig.6 Esquema de conexão parada externa
(1)
X 6/2
X 6/5
