9
FI
Potentiaalivapaa
koonti-virhetoi-
minto
(1) (2) X 6/3
X 6/6
4 A T

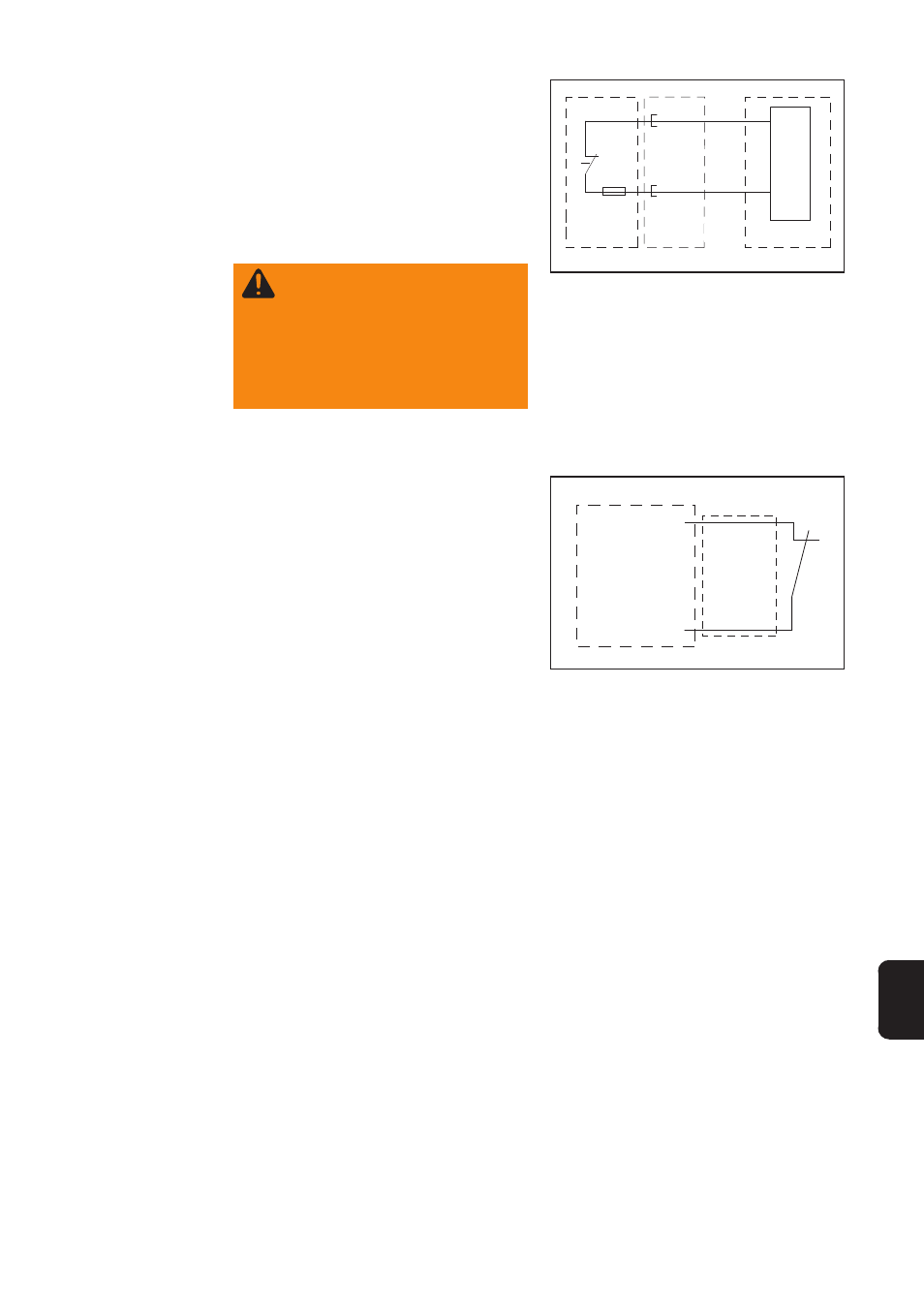

Kuva 5 Potentiaalivapaa koontivirhe enint. 42 V
AC/DC/4A
Potentiaalivapaata koontivirhe-toimintoa
voidaan käyttää esimerkiksi SPS:n ohjaa-
miseen. Jokaisen tunnistetun virheen
(ERROR) jälkeen (mukaan lukien virhe 12
”Vaihekatkos”) kosketin avautuu auto-
maattisesti.
(1) Akkulaturi
(2) Esimerkiksi liitäntä SPS:ään
VAROITUS! Pistoke/pistorasia
X6 on tarkoitettu vain suoja-
pienjännitesignaalille, jonka
suuruus on enintään 42 V AC/
DC / 4 A. Suuremmat jännitteet
voivat aiheuttaa laitteen rikkou-
tumisen tai sähkövaaran.
SPS
Lisävaruste
ulkoinen pysäy-
tys (pilottikontak-
ti) Lataus voidaan keskeyttää avaamalla
liitännät X 6/2 ja X 6/5.
(1) Akkulaturi
X 6/2 (ruskea)
X 6/5 (sininen)
Kuva 6 Liitäntäkaavio, ulkoinen pysäytys
(1)
X 6/2
X 6/5
